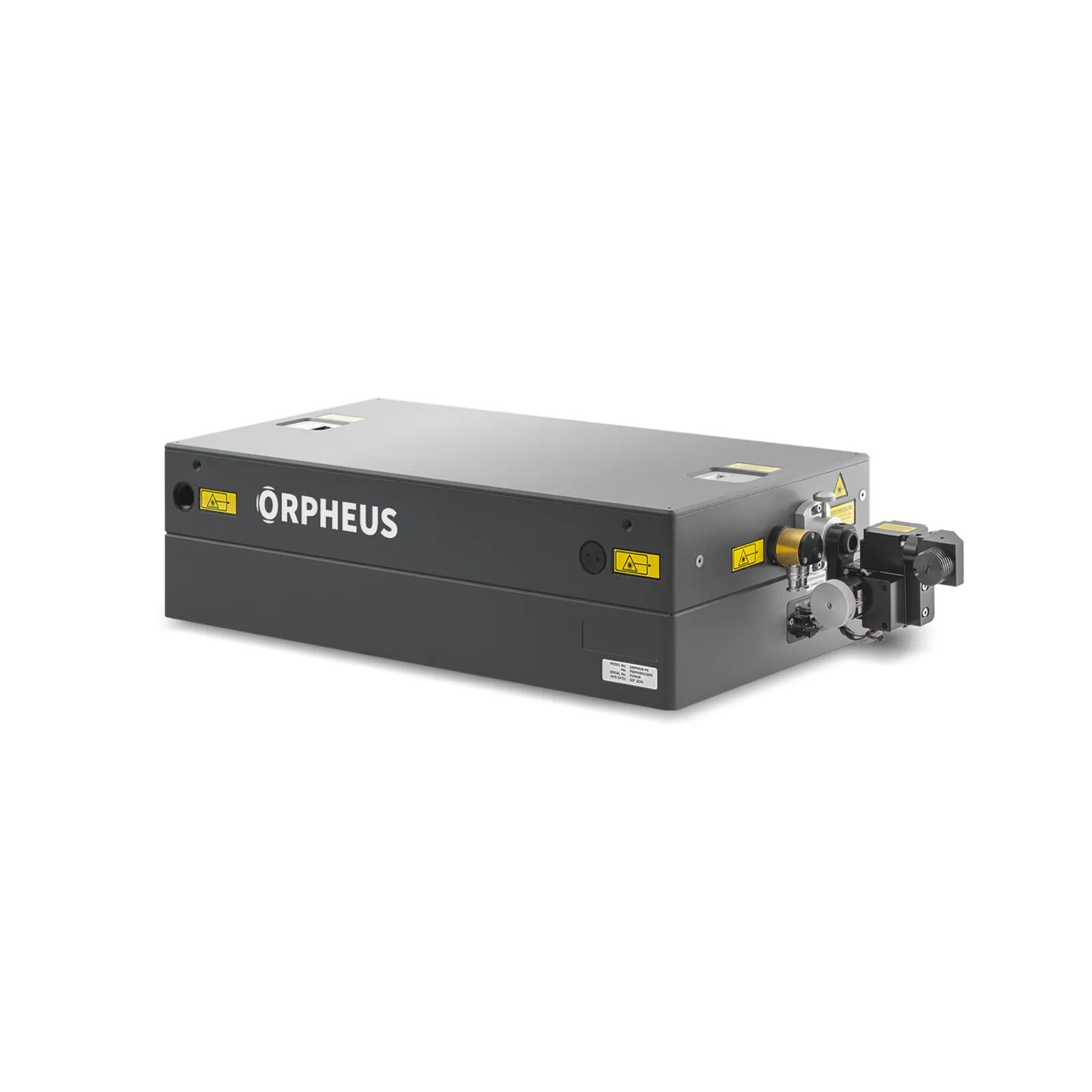

ORPHEUS-PS
Узкополосный оптический параметрический усилитель
Узкополосный OPA с импульсами пикосекундного класса для экспериментов, где спектральное разрешение важнее достижения минимальной длительности импульса.
Основные особенности
- Узкая спектральная полоса
- Импульсы пикосекундного класса
- Платформа с накачкой Yb-лазером на базе ORPHEUS
- Компьютерное управление настройкой
- Спектрально-селективное возбуждение
Технические характеристики
| Модель | ORPHEUS-PS |
|---|---|
| Основной выход | |
| Диапазон перестройки 1) | 640 – 1000 nm (сигнальная волна) 1060 – 2600 nm (холостая волна) |
| Эффективность преобразования | > 6% @ 700 nm |
| Длительность импульса | 800 fs – 3 ps |
| Спектральная ширина | < 20 cm⁻¹ @ 800 nm |
| Стабильность энергии от импульса к импульсу 2) | < 2% @ 800 nm |
| Вспомогательный выход 1 (515 nm) | |
| Центральная длина волны 3) | 515 nm ± 5 nm |
| Эффективность генерации 4) | > 15% |
| Вспомогательный выход 2 (1030 nm) | |
| Центральная длина волны 5) | 1030 ± 10 nm |
| Длительность импульса | < 300 fs |
| Энергия импульса | > 5 µJ |
| Расширения диапазона длин волн | |
| SHS, SHI | 320 – 500 nm, 530 – 640 nm: > 3% @ 350 nm |
| FHS, FHI | 210 – 250 nm, 265 – 320 nm: > 0.3% @ 230 nm |
| DFG | 2400 – 4800 nm: по запросу |
| Требования к лазеру накачки | |
| Конфигурация 6) | CARBIDE или PHAROS с опцией несжатого выходного излучения 7) |
| Центральная длина волны | 1030 ± 10 nm |
| Максимальная мощность накачки | 20 W |
| Частота повторения импульсов | Одиночные импульсы – 100 kHz |
| Энергия импульса накачки | 100 μJ – 3.2 mJ |
| Требования к условиям эксплуатации и инженерным коммуникациям | |
| Рабочая температура 8) | 19 – 25 ºC (рекомендуется кондиционирование воздуха) |
| Относительная влажность 8) | 20 – 70% (без конденсации) |
| Требования к электропитанию | 100 – 240 V AC, 1.4 A; 50 – 60 Hz |
| Номинальная мощность | 120 W |
| Потребляемая мощность | Режим ожидания: 10 W, максимум при перестройке длины волны: 100 W |
- Для пикосекундного выхода на одной длине волны (515 nm) см. SHBC.
- Выражено как нормированное среднеквадратическое отклонение (NRMSD).
- Прямой выход SHBC недоступен одновременно с OPA; дополнительные сведения см. в спецификациях SHBC.
- Указано в процентах от энергии импульса накачки.
- Сжатое выходное излучение накачки.
- Сначала лазер накачки соединяется с модулем SHBC, затем выход SHBC используется для накачки OPA. Требования к параметрам относятся к лазеру накачки.
- Несовместимо с PHAROS-UP.
- Характеристики гарантируются при изменении температуры не более чем на ± 1 °C и влажности не более чем на ± 10%.
