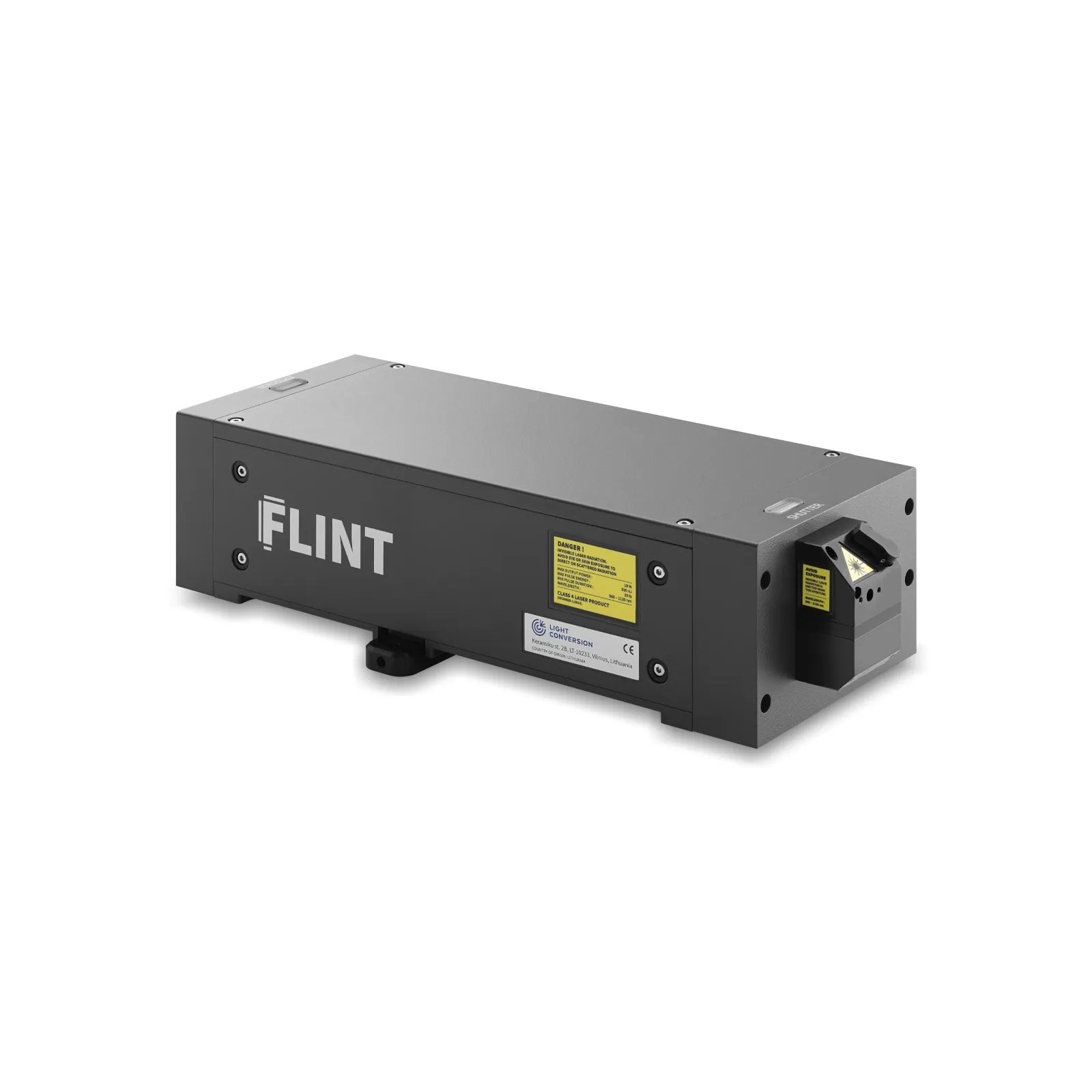

FLINT
Фемтосекундный осциллятор с высокой частотой повторения
Фемтосекундный осциллятор с высокой частотой повторения для микроскопии и формирования затравочного излучения. Доступны модели с мощностью до 20 W, энергией до 0.5 µJ и возможностью сокращения длительности импульса до 50 fs.
Основные особенности
- До 20 W и 0.5 µJ
- 10, 40 или 80 MHz; 60–90 MHz для FL1
- Сокращение длительности импульса до 50 fs
- Опциональная стабилизация CEP
- Интегрированная генерация гармоник
Технические характеристики
| Модель | FL1 | FL1 | FL1 | FL2-SP | FL2 | FL2 | FL2 |
|---|---|---|---|---|---|---|---|
| Выходные характеристики | |||||||
| Ключевая особенность | CEP | RRL | Компактное исполнение | Короткий импульс | Высокая мощность и высокая энергия | Высокая мощность и высокая энергия | Высокая мощность и высокая энергия |
| Длительность импульса | < 100 fs | < 100 fs | < 120 fs | < 50 fs | < 120 fs | < 170 fs 1) | < 170 fs 1) |
| Частота повторения импульсов | 60 – 90 MHz 2) | 60 – 90 MHz 2) | 60 – 90 MHz 2) | 10 MHz | 10 MHz | 40 MHz | 80 MHz |
| Максимальная выходная мощность | 0.5 W | 1 W | 8 W | 4 W | 5 W | 20 W | 20 W |
| Максимальная энергия импульса | 6 nJ 3) | 12.5 nJ 3) | 100 nJ 3) | 0.4 µJ | 0.5 µJ | 0.5 µJ | 0.25 µJ |
| Центральная длина волны | 1035 ± 10 nm | 1035 ± 10 nm | 1035 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm |
| Поляризация | Линейная, горизонтальная | Линейная, горизонтальная | Линейная, горизонтальная | Линейная, горизонтальная | Линейная, горизонтальная | Линейная, горизонтальная | Линейная, горизонтальная |
| Качество пучка, M² | < 1.2 | < 1.2 | < 1.2 | < 1.3 | < 1.2 | < 1.2 | < 1.2 |
| Стабильность направления пучка | < 10 µrad/°C | < 10 µrad/°C | < 10 µrad/°C | < 10 µrad/°C | < 10 µrad/°C | < 10 µrad/°C | < 10 µrad/°C |
| Долговременная стабильность мощности, 100 h 4) | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% |
| Встроенный генератор 2H 5) | не применимо | не применимо | не применимо | не применимо | Опционально; эффективность преобразования > 30% 6); см. FLINT HG | Опционально; эффективность преобразования > 30% 6); см. FLINT HG | Опционально; эффективность преобразования > 30% 6); см. FLINT HG |
| Внешний генератор 2H, 3H или 4H | Опционально; см. HIRO для FLINT | Опционально; см. HIRO для FLINT | Опционально; см. HIRO для FLINT | Опционально; см. HIRO для FLINT | Опционально; см. HIRO для FLINT | Опционально; см. HIRO для FLINT | Опционально; см. HIRO для FLINT |
| Встроенный аттенюатор | не применимо | не применимо | не применимо | Включён в комплект | Включён в комплект | Включён в комплект | Включён в комплект |
| Габаритные размеры | |||||||
| Лазерная головка (L × W × H) | 448 × 206 × 115 mm | 448 × 206 × 115 mm | 448 × 206 × 115 mm | 543 × 322 × 146 mm | 543 × 322 × 146 mm | 543 × 322 × 146 mm | 543 × 322 × 146 mm |
| Стойка источника питания и охладителя (L × W × H) | 642 × 553 × 540 mm | 642 × 553 × 540 mm | 642 × 553 × 540 mm | 642 × 553 × 673 mm | 642 × 553 × 673 mm | 642 × 553 × 673 mm | 642 × 553 × 673 mm |
| Охладитель | Доступны различные варианты. | Доступны различные варианты. | Доступны различные варианты. | Доступны различные варианты. | Доступны различные варианты. | Доступны различные варианты. | Доступны различные варианты. |
| Требования к условиям эксплуатации и инженерным коммуникациям | |||||||
| Рабочая температура | 15 – 30 ºC (рекомендуется кондиционирование воздуха) | 15 – 30 ºC (рекомендуется кондиционирование воздуха) | 15 – 30 ºC (рекомендуется кондиционирование воздуха) | 15 – 30 ºC (рекомендуется кондиционирование воздуха) | 15 – 30 ºC (рекомендуется кондиционирование воздуха) | 15 – 30 ºC (рекомендуется кондиционирование воздуха) | 15 – 30 ºC (рекомендуется кондиционирование воздуха) |
| Относительная влажность | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) |
| Требования к электропитанию | 100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz | 100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz | 100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz |
| Лазер | Лазер | Лазер | Лазер | Лазер | Лазер | Лазер | Лазер |
| Номинальная мощность | 200 W | 200 W | 200 W | 200 W | 200 W | 200 W | 200 W |
| Потребляемая мощность | 100 W | 100 W | 100 W | 150 W | 150 W | 150 W | 150 W |
| Охладитель | Охладитель | Охладитель | Охладитель | Охладитель | Охладитель | Охладитель | Охладитель |
| Потребляемая мощность | 600 W | 600 W | 600 W | 1000 W | 1000 W | 1000 W | 1000 W |
- Для выходной мощности 20 W. Модели меньшей мощности — 8 W и 12 W — доступны по запросу.
- Стандартная частота повторения импульсов составляет 80 MHz; пользовательское значение из указанного диапазона можно предварительно задать на заводе.
- Зависит от частоты повторения импульсов. Значения приведены для 80 MHz.
- При включённой стабилизации мощности и стабильных условиях окружающей среды. Значение выражено как нормированное среднеквадратическое отклонение (NRMSD).
- Для внешней генерации 2H, 3H или 4H см. HIRO для FLINT.
- Эффективность преобразования указана при максимальной мощности.
