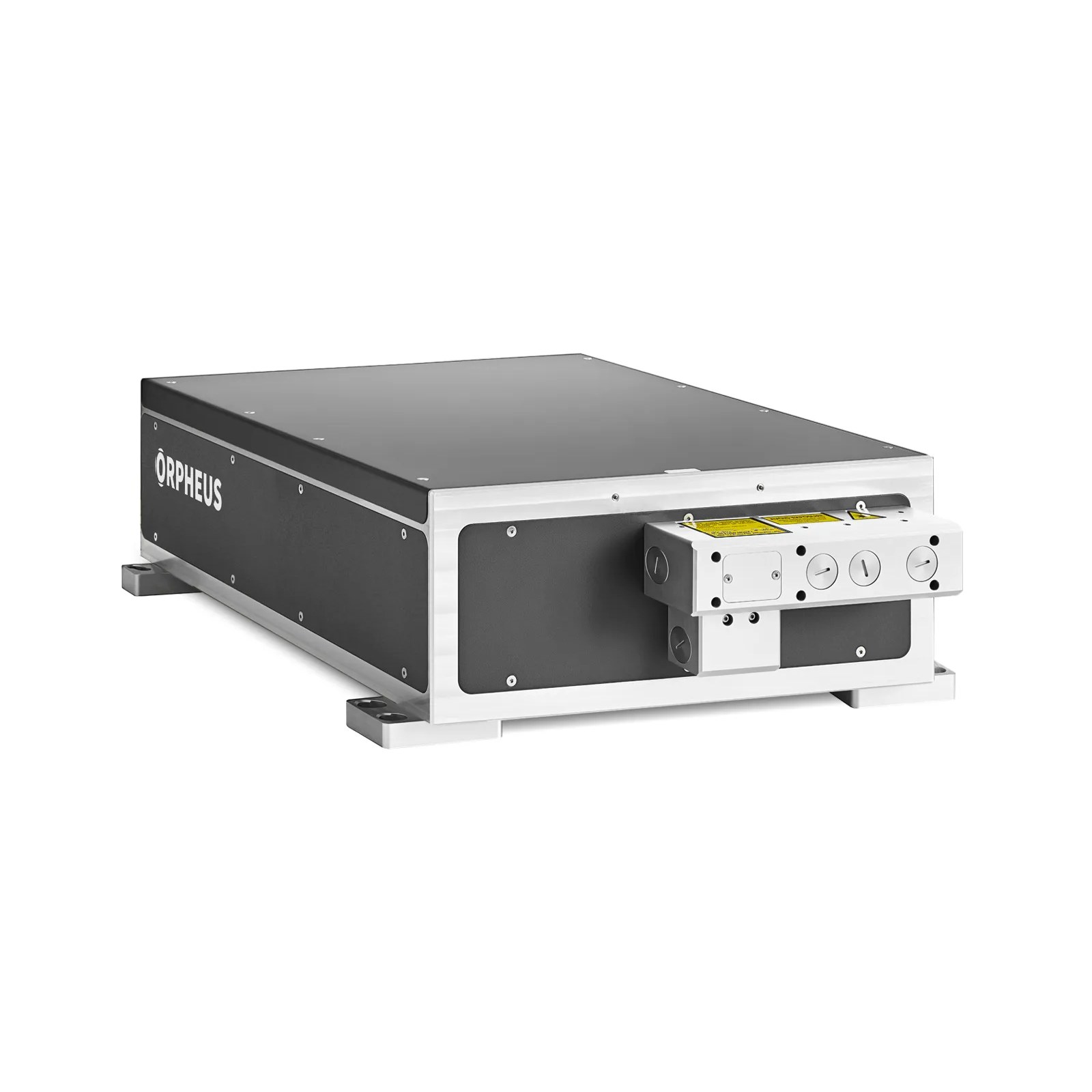

ORPHEUS-NEO
Оптический параметрический усилитель нового поколения
OPA нового поколения с непрерывным мониторингом мощности и встроенной диагностикой для автоматизированной длительной работы в диапазоне от 210 nm до 16 µm.
Основные особенности
- Непрерывный мониторинг мощности
- Встроенная диагностика
- Диапазон 210 nm – 16 µm
- Автоматизированная длительная работа
- Конфигурации высокой мощности
Технические характеристики
ORPHEUS-NEO
| Модель | ORPHEUS-NEO | ORPHEUS-NEO-ONE |
|---|---|---|
| Выходные характеристики | ||
| Мощность накачки | До 80 W | До 80 W |
| Энергия импульса накачки | 20 – 800 µJ | 20 – 800 µJ |
| Частота повторения импульсов | До 2 MHz | До 2 MHz |
| Диапазон перестройки | 640 – 1000 nm (сигнальная волна) 1050 – 2600 nm (холостая волна) | 1400 – 2000 nm (сигнальная волна) 2100 – 4200 nm (холостая волна) |
| Эффективность преобразования | ||
| Энергия импульса накачки 40 – 800 μJ; до 1 MHz | > 7% @ 700 nm | > 9% @ 1550 nm |
| Энергия импульса накачки 20 – 40 μJ; до 2 MHz | > 3.5% @ 700 nm | > 6% @ 1550 nm |
| Спектральная ширина | 60 – 220 cm⁻¹ @ 700 – 960 nm | 50 – 150 cm⁻¹ @ 1450 – 2000 nm |
| Длительность импульса 1) | 120 – 400 fs | 100 – 400 fs |
| Качество пучка, M² | < 1.3 @ 800 nm | < 1.3 @ 1550 nm |
| Диаметр пучка 2) | 2.1 ± 0.9 mm @ 800 nm | 2.1 ± 0.9 mm @ 1550 nm |
| Расходимость пучка (полный угол) | < 2 mrad @ 800 nm | < 4 mrad @ 1550 nm |
| Долговременная стабильность мощности, 8 h 3) | < 1% @ 800 nm | < 1% @ 1550 nm |
| Стабильность энергии от импульса к импульсу, 1 min 3) | < 1% @ 800 nm | < 1% @ 1550 nm |
| Опции расширения диапазона длин волн; эффективность преобразования | 210 – 320 nm (THS) > 0.4% @ 250 nm | не применимо |
| 320 – 500 nm (SHS) и 525 – 640 nm (SHI) > 1.2% @ 350 nm | ||
| не применимо | 640 – 1000 nm и 1050 – 1350 nm > 1% @ 700 nm | |
| 2500 – 4200 nm (DFG1) > 3% @ 3000 nm | 4000 – 16 000 nm (DFG) 4): > 0.3% @ 10 000 nm (при энергии импульса накачки > 40 µJ) | |
| 4000 – 16 000 nm (DFG2) 4) > 0.2% @ 10 000 nm | ||
| Требования к лазеру накачки | ||
| Конфигурация | CARBIDE или PHAROS | CARBIDE или PHAROS |
| Центральная длина волны | 1030 ± 10 nm | 1030 ± 10 nm |
| Максимальная мощность накачки | 80 W | 80 W |
| Максимальная частота повторения импульсов | 2 MHz | 2 MHz |
| Энергия импульса накачки | 20 – 800 µJ | 20 – 800 µJ |
| Длительность импульса накачки | 180 – 500 fs | 180 – 500 fs |
| Требования к условиям эксплуатации и инженерным коммуникациям | ||
| Рабочая температура 5) | 19 – 25 ºC (рекомендуется кондиционирование воздуха) | 19 – 25 ºC (рекомендуется кондиционирование воздуха) |
| Относительная влажность 5) | 20 – 70% (без конденсации) | 20 – 70% (без конденсации) |
| Требования к электропитанию | 100 – 240 V AC, 4.5 A; 50 – 60 Hz | 100 – 240 V AC, 4.5 A; 50 – 60 Hz |
| Номинальная мощность | 280 W | 280 W |
| Потребляемая мощность | Режим ожидания: 20 W, максимум при перестройке длины волны: 200 W | Режим ожидания: 20 W, максимум при перестройке длины волны: 200 W |
- Длительность выходного импульса зависит от выбранной длины волны и длительности импульса лазера накачки.
- FW 1/e 2, измерено на выходе лазера при максимальной энергии импульса.
- Выражено как нормированное среднеквадратическое отклонение (NRMSD).
- Предустановленное выходное окно ограничивает диапазон перестройки до 12 µm. Окно защищает от пыли и используется для диагностики выходной мощности, но его можно снять для доступа к полному диапазону перестройки.
- Характеристики гарантируются при изменении температуры не более чем на ± 1ºC и влажности не более чем на ± 10%.
ORPHEUS-NEO-UP
| Модель | ORPHEUS-NEO-UP | ORPHEUS-NEO-ONE-UP |
|---|---|---|
| Выходные характеристики | ||
| Конфигурация | ORPHEUS | ORPHEUS-ONE |
| Мощность накачки | До 20 W | До 20 W |
| Энергия импульса накачки | 20 – 400 µJ | 20 – 400 µJ |
| Частота повторения импульсов | До 1 MHz | До 1 MHz |
| Диапазон перестройки | 640 – 1000 nm (сигнальная волна) 1050 – 2600 nm (холостая волна) | 1450 – 2000 nm (сигнальная волна) 2100 – 4500 nm (холостая волна) |
| Эффективность преобразования | > 7% @ 700 nm | > 9% @ 1550 nm |
| Спектральная ширина | 120 – 300 cm⁻¹ @ 700 – 2600 nm | 150 – 300 cm⁻¹ @ 1500 – 1900 nm & 2200 – 3500 nm 1) |
| Длительность импульса 2) | < 110 fs @ 700 – 1000 nm < 120 fs @ 1060 – 2000 nm | < 120 fs @ 1500 – 1900 nm |
| Качество пучка, M² | < 1.3 @ 800 nm | < 1.3 @ 1550 nm |
| Диаметр пучка 3) | 2.1 ± 0.9 mm @ 800 nm | 2.1 ± 0.9 mm @ 1550 nm |
| Расходимость пучка (полный угол) | < 2 mrad @ 800 nm | < 4 mrad @ 1550 nm |
| Долговременная стабильность мощности, 8 h 4) | < 1% @ 800 nm | < 1% @ 1550 nm |
| Стабильность энергии от импульса к импульсу, 1 min 4) | < 1% @ 800 nm | < 1% @ 1550 nm |
| Опции расширения диапазона длин волн; эффективность преобразования | 210 – 320 nm (THS) 0.2% @ 250 nm | 640 – 1000 nm и 1050 – 1450 nm > 1% @ 700 nm |
| 320 – 500 nm (SHS) и 525 – 640 nm (SHI) 1.2% @ 350 nm | ||
| 2500 – 4500 nm (DFG1) 3% @ 3000 nm | 4500 – 14 000 nm (DFG) 5) 0.2% @ 10 000 nm | |
| 4500 – 14 000 nm (DFG2) 5) 0.1% @ 10 000 nm | ||
| Требования к лазеру накачки | ||
| Конфигурация | PHAROS-UP | PHAROS-UP |
| Центральная длина волны | 1030 ± 10 nm | 1030 ± 10 nm |
| Максимальная мощность накачки | 20 W | 20 W |
| Максимальная частота повторения импульсов | 1 MHz | 1 MHz |
| Энергия импульса накачки | 20 – 400 µJ | 20 – 400 µJ |
| Длительность импульса накачки | 80 – 100 fs | 80 – 100 fs |
| Требования к условиям эксплуатации и инженерным коммуникациям | ||
| Рабочая температура 6) | 19 – 25 ºC (рекомендуется кондиционирование воздуха) | 19 – 25 ºC (рекомендуется кондиционирование воздуха) |
| Относительная влажность 6) | 20 – 70% (без конденсации) | 20 – 70% (без конденсации) |
| Требования к электропитанию | 100 – 240 V AC, 4.5 A; 50 – 60 Hz | 100 – 240 V AC, 4.5 A; 50 – 60 Hz |
| Номинальная мощность | 280 W | 280 W |
| Потребляемая мощность | Режим ожидания: 20 W, максимум при перестройке длины волны: 200 W | Режим ожидания: 20 W, максимум при перестройке длины волны: 200 W |
- Спектральная ширина составляет 150 – 250 cm⁻¹ @ 5000 – 12 000 nm.
- Длительность выходного импульса зависит от выбранной длины волны и длительности импульса лазера накачки.
- FW 1/e 2, измерено на выходе лазера при максимальной энергии импульса.
- Выражено как нормированное среднеквадратическое отклонение (NRMSD).
- Предустановленное выходное окно ограничивает диапазон перестройки до 12 µm. Окно защищает от пыли и используется для диагностики выходной мощности, но его можно снять для доступа к полному диапазону перестройки.
- Характеристики гарантируются при изменении температуры не более чем на ± 1ºC и влажности не более чем на ± 10%.
