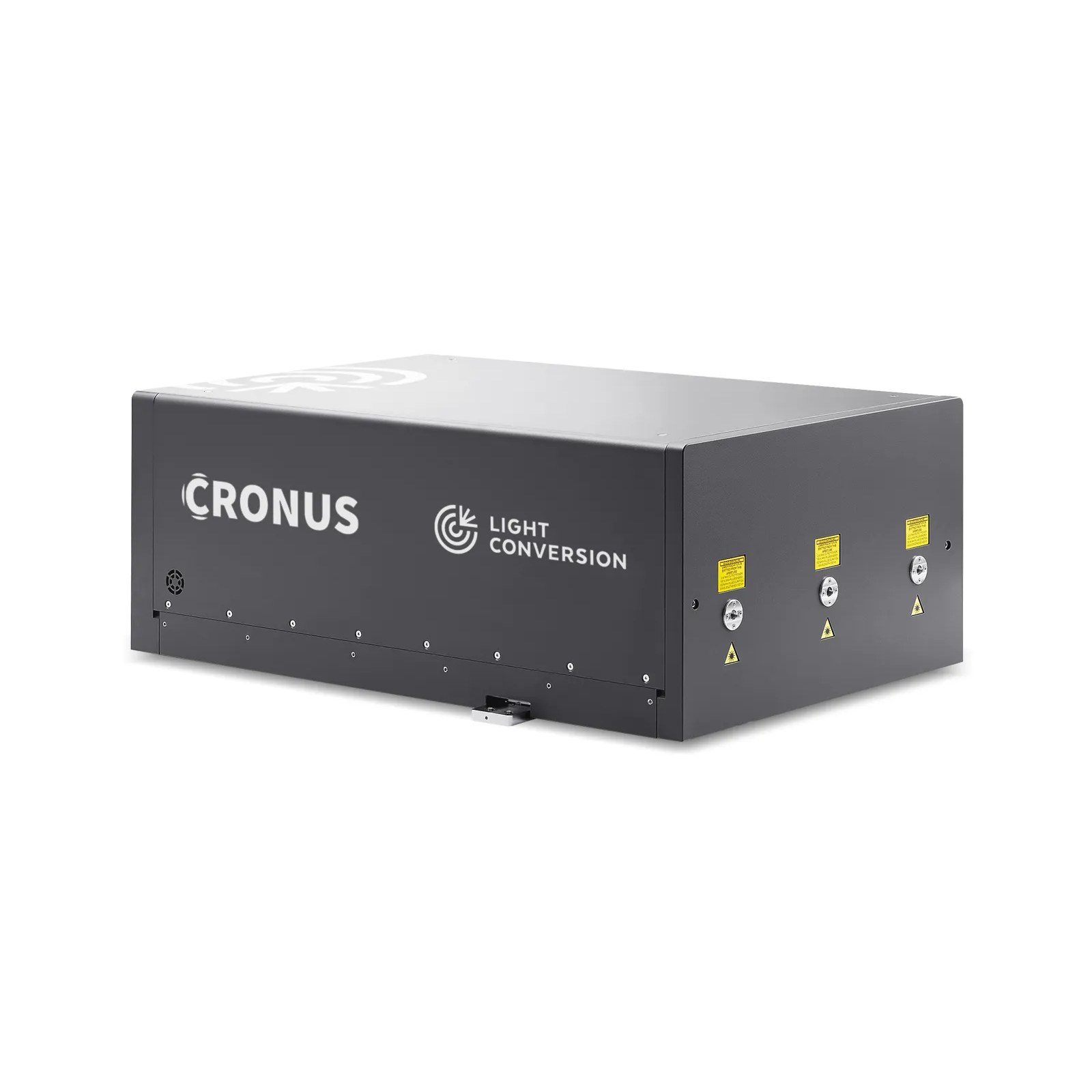

CRONUS-2P
Фемтосекундный лазер для двухфотонной микроскопии
Настраиваемый источник с высокой частотой повторения импульсов для двухфотонной микроскопии, оптогенетики, CARS и SRS, с одним или двумя настраиваемыми лучами и фиксированным выходом 1025 nm.
Основные особенности
- Выходная мощность ваттного уровня при 80 MHz
- Один или два настраиваемых луча и выход 1025 nm
- Автоматизированное управление GDD
- Стабилизация мощности и длины волны
- 700–1100 nm; опции XR и DUAL
Применяется в
Технические характеристики
CRONUS-2P/-2P-XR
| Модель | CRONUS-2P | CRONUS-2P | CRONUS-2P-XR | CRONUS-2P-XR |
|---|---|---|---|---|
| Выход | Перестраиваемый | Фиксированный | Перестраиваемый | Фиксированный |
| Диапазон перестройки | 700 – 1100 nm | 1025 ± 10 nm | 680 – 1300 nm | 1025 ± 10 nm |
| Выходная мощность 1) | > 2.5 W @ 900 nm | > 1.5 W | > 1.5 W @ 700 nm > 2 W @ 800 nm > 2.5 W @ 900 nm > 2 W @ 1100 nm > 1.7 W @ 1200 nm > 1.2 W @ 1300 nm | > 2 W |
| Длительность импульса 2) 3) | < 120 fs | < 130 fs | < 100 fs | < 130 fs |
| Частота повторения импульсов | 80 ± 0.5 MHz | 80 ± 0.5 MHz | 80 ± 0.5 MHz | 80 ± 0.5 MHz |
| Качество пучка, M² 3) | < 1.2 | < 1.2 | < 1.2 | < 1.2 |
| Поляризация | Линейная, горизонтальная | Линейная, горизонтальная | Линейная, горизонтальная | Линейная, горизонтальная |
| Расходимость пучка, полный угол 3) | < 1.5 mrad | < 1.5 mrad | < 1.5 mrad | < 1.5 mrad |
| Диаметр пучка, 1/e 2 3) | 1.2 ± 0.2 mm | 1.2 ± 0.2 mm | 1.2 ± 0.2 mm | 1.2 ± 0.2 mm |
| Эллиптичность пучка 3) | > 0.8 | > 0.8 | > 0.8 | > 0.8 |
| Астигматизм пучка 3) | < 20% | < 20% | < 20% | < 20% |
| Стабильность направления пучка 4) | < 200 µrad | не применимо | < 200 µrad | не применимо |
| Долговременная стабильность мощности, 8 h 3) 5) | < 1% | < 1% | < 1% | < 1% |
| Диапазон управления GDD | от −5000 до −40 000 fs 2 @ 710 nm; от –3000 до −25 000 fs 2 @ 800 nm; от 0 до −15 000 fs 2 @ 900 nm; от −3000 до −10 000 fs 2 @ 1000 nm; от −3000 до −10 000 fs 2 @ 1100 nm | не применимо | от −5000 до −40 000 fs 2 @ 700 nm; от 0 до −15 000 fs 2 @ 900 nm; от 0 до −10 000 fs 2 @ 1100 nm; от 0 до −8000 fs 2 @ 1300 nm | не применимо |
| Опциональное управление мощностью | ||||
| Выходная мощность 6) | > 2 W @ 900 nm | > 1.5 W | > 1 W @ 700 nm > 1.5 W @ 800 nm > 2 W @ 900 nm > 1.7 W @ 1100 nm > 1.5 W @ 1200 nm > 1 W @ 1300 nm | > 2 W |
| Время нарастания/спада 7) | < 300 ns | не применимо | < 300 ns | не применимо |
| Коэффициент контрастности | 1000 : 1 | не применимо | 1000 : 1 | не применимо |
| Диапазон управления GDD | от 0 до −40 000 fs 2 @ 710 nm; от 0 до −20 000 fs 2 @ 800 nm; от 0 до −10 000 fs 2 @ 900 nm; от 0 до −7000 fs 2 @ 1000 nm; от 0 до −5000 fs 2 @ 1100 nm | не применимо | от 0 до −40 000 fs 2 @ 700 nm; от 0 до −10 000 fs 2 @ 900 nm; от 0 до −5000 fs 2 @ 1100 nm; от 0 до −4000 fs 2 @ 1300 nm | не применимо |
| Опциональное расширение диапазона длин волн (UV – VIS) | ||||
| Диапазон перестройки второй гармоники 8) | 375 – 550 nm | не применимо | 375 – 600 nm | не применимо |
| Эффективность преобразования в максимуме | > 30% | не применимо | > 30% | не применимо |
| Требования к условиям эксплуатации и инженерным коммуникациям | ||||
| Рабочая температура | 18 – 30 °C | 18 – 30 °C | 18 – 30 °C | 18 – 30 °C |
| Температура хранения | 10 – 35 °C | 10 – 35 °C | 10 – 35 °C | 10 – 35 °C |
| Относительная влажность при эксплуатации | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) |
| Лазер | Лазер | Лазер | Лазер | Лазер |
| Требования к электропитанию | 100 – 240 V AC; 50 – 60 Hz; макс. 12 A | 100 – 240 V AC; 50 – 60 Hz; макс. 12 A | 100 – 240 V AC; 50 – 60 Hz; макс. 12 A | 100 – 240 V AC; 50 – 60 Hz; макс. 12 A |
| Номинальная мощность | 1000 W | 1000 W | 1000 W | 1000 W |
| Потребляемая мощность | 300 W | 300 W | 300 W | 300 W |
| Охладитель | Охладитель | Охладитель | Охладитель | Охладитель |
| Требования к электропитанию | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz |
| Номинальная мощность | 1400 W | 1400 W | 1400 W | 1400 W |
| Потребляемая мощность | 1000 W | 1000 W | 1000 W | 1000 W |
| Габариты | ||||
| Лазерная головка (L × W × H) | 633 × 230 × 406 mm | 633 × 230 × 406 mm | 633 × 325 × 406 mm | 633 × 325 × 406 mm |
| Источник питания (L × W × H) | 352 × 75 × 195 mm | 352 × 75 × 195 mm | 352 × 75 × 195 mm | 352 × 75 × 195 mm |
| Водо-воздушный охладитель (L × W × H) | 400 × 430 × 265 mm | 400 × 430 × 265 mm | 400 × 430 × 265 mm | 400 × 430 × 265 mm |
| Водо-водяной охладитель (L × W × H) | 400 × 430 × 220 mm | 400 × 430 × 220 mm | 400 × 430 × 220 mm | 400 × 430 × 220 mm |
- Регулировка мощности с помощью AOM применима; затрагиваемые характеристики указаны ниже.
- Длительность импульса определена в предположении формы импульса sech2.
- Значения указаны при 900 nm и 1025 nm для CRONUS-2P и CRONUS-2P-XR соответственно.
- Отклонение направления пучка во всём диапазоне перестройки и управления GDD.
- Значение выражено как нормированное среднеквадратическое отклонение (NRMSD) при изменении температуры менее ±1 °C после прогрева в течение 1 h.
- AOM недоступен для фиксированных выходов.
- Указано в диапазоне от 5% до 95%.
- Расширенный диапазон перестройки второй гармоники доступен по запросу. Дополнительная информация также предоставляется по запросу.
CRONUS-2P-DUAL
| Модель | CRONUS-2P-DUAL 1) | CRONUS-2P-DUAL 1) | CRONUS-2P-DUAL 1) |
|---|---|---|---|
| Выход | Перестраиваемый канал A | Перестраиваемый канал B | Фиксированный |
| Диапазон перестройки | 680 – 960 nm | 940 – 1300 nm | 1025 ± 10 nm |
| Выходная мощность 2) | > 3 W @ 900 nm 3) | > 2.5 W @ 1100 3) | > 2.5 W |
| Длительность импульса 4) 5) | < 160 fs | < 160 fs | < 160 fs |
| Частота повторения импульсов | 77 ± 1 MHz | 77 ± 1 MHz | 77 ± 1 MHz |
| Качество пучка, M² 5) | < 1.2 | < 1.2 | < 1.2 |
| Поляризация | Линейная, горизонтальная | Линейная, горизонтальная | Линейная, горизонтальная |
| Расходимость пучка, полный угол 5) | < 1 mrad | < 1 mrad | < 1.5 mrad |
| Диаметр пучка, 1/e 2 5) | 3.0 ± 0.4 mm | 3.2 ± 0.4 mm | 2.8 ± 0.4 mm |
| Эллиптичность пучка 5) | > 0.8 | > 0.8 | > 0.8 |
| Астигматизм пучка 5) | < 20% | < 20% | < 20% |
| Стабильность направления пучка 6) | < 200 µrad | < 200 µrad | не применимо |
| Долговременная стабильность мощности, 8 h 5) 7) | < 1% | < 1% | < 1% |
| Диапазон управления GDD | от −10 000 до −35 000 fs 2 @ 700 nm; от −3000 до −20 000 fs 2 @ 800 nm; от 0 до −10 000 fs 2 @ 900 nm | от 0 до −10 000 fs 2 @ 960 nm; от −3000 до −10 000 fs 2 @ 1100 nm; от −8000 до −12 000 fs 2 @ 1300 nm | не применимо |
| Опциональное управление мощностью 8) | |||
| Выходная мощность | > 2 W @ 900 nm | > 2 W @ 1100 nm | > 2 W |
| Время нарастания/спада 9) | < 300 ns | < 300 ns | < 300 ns |
| Коэффициент контрастности | 1000:1 | 1000:1 | 1000:1 |
| Диапазон управления GDD | от 0 до −27 000 fs 2 @ 700 nm; от 0 до −25 000 fs 2 @ 800 nm; от 0 до −6500 fs 2 @ 900 nm | от 0 до −8000 fs 2 @ 1100 nm; от 0 до −10 000 fs 2 @ 1300 nm | не применимо |
| Опциональное расширение диапазона длин волн (UV – VIS) | |||
| Диапазон перестройки второй гармоники 10) | 375 – 480 nm | 480 – 600 nm | не применимо |
| Эффективность преобразования в максимуме | > 30% | > 30% | не применимо |
| Требования к условиям эксплуатации и инженерным коммуникациям | |||
| Рабочая температура | 18 – 30 °C | 18 – 30 °C | 18 – 30 °C |
| Температура хранения | 10 – 35 °C | 10 – 35 °C | 10 – 35 °C |
| Относительная влажность при эксплуатации | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) |
| Лазер | Лазер | Лазер | Лазер |
| Требования к электропитанию | 95 V AC, 16 A – 240 V AC, 7 A; 50 – 60 Hz | 95 V AC, 16 A – 240 V AC, 7 A; 50 – 60 Hz | 95 V AC, 16 A – 240 V AC, 7 A; 50 – 60 Hz |
| Номинальная мощность | 1700 W | 1700 W | 1700 W |
| Потребляемая мощность | 400 W | 400 W | 400 W |
| Охладитель | Охладитель | Охладитель | Охладитель |
| Требования к электропитанию | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz |
| Номинальная мощность | 1400 W | 1400 W | 1400 W |
| Потребляемая мощность | 1000 W | 1000 W | 1000 W |
| Габариты | |||
| Лазерная головка (L × W × H) | 806 × 528 × 310 mm | 806 × 528 × 310 mm | 806 × 528 × 310 mm |
| Источник питания (L × W × H) | 378 × 445 × 178 mm | 378 × 445 × 178 mm | 378 × 445 × 178 mm |
| Водо-воздушный охладитель (L × W × H) | 400 × 430 × 265 mm | 400 × 430 × 265 mm | 400 × 430 × 265 mm |
| Водо-водяной охладитель (L × W × H) | 400 × 430 × 220 mm | 400 × 430 × 220 mm | 400 × 430 × 220 mm |
- Также доступны конфигурации либо с двойным выходом A, либо с двойным выходом B для модели CRONUS-2P-DUAL. Каналы A и B можно перестраивать независимо.
- Регулировка мощности с помощью AOM применима; затрагиваемые характеристики указаны ниже.
- Одновременный режим: > 1 W @ 900 nm, > 1 W @ 1100 nm и > 2.5 W @ 1025 nm.
- Длительность импульса определена в предположении формы импульса sech2.
- Указано при 900 nm, 1100 nm и 1025 nm.
- Отклонение направления пучка во всём диапазоне перестройки и управления GDD.
- Значение выражено как нормированное среднеквадратическое отклонение (NRMSD) при изменении температуры менее ±1 °C после прогрева в течение 1 h.
- Модуль управления мощностью CRONUS-2P-DUAL выполнен в виде внешнего блока.
- Указано в диапазоне от 5% до 95%.
- Расширенный диапазон перестройки второй гармоники доступен по запросу. Дополнительная информация также предоставляется по запросу.
