Фемтосекундные лазеры
CARBIDE

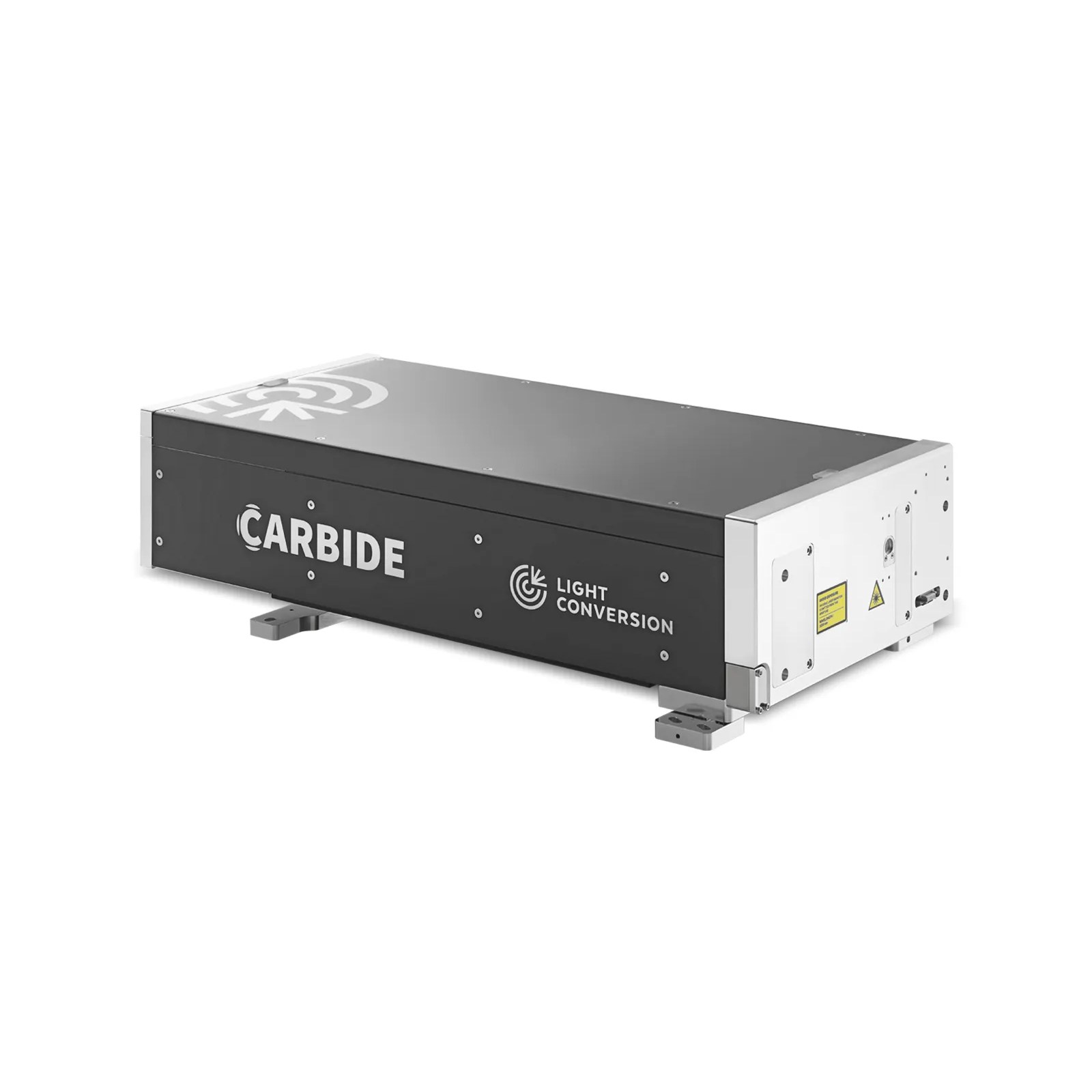

Промышленный фемтосекундный лазер
Компактный фемтосекундный Yb-лазер для промышленных и научных задач. Модели с водяным охлаждением обеспечивают до 120 W и 2 mJ; длительность импульса настраивается от 190 fs до 20 ps при частоте повторения до 10 MHz.
Основные особенности
- До 120 W в IR или 50 W в UV
- От одиночных импульсов до 10 MHz
- Настраиваемая длительность импульса, 190 fs – 20 ps
- Режимы Pulse-on-demand и BiBurst
- Головки с воздушным или водяным охлаждением
Технические характеристики
Высокомощные лазеры IR-диапазона
| Модель | CB3-20W | CB3-40W | CB3-40W | CB3-80W | CB3-80W | CB3-120W |
|---|---|---|---|---|---|---|
| Выходные характеристики | ||||||
| Способ охлаждения | Водяное охлаждение | Водяное охлаждение | Водяное охлаждение | Водяное охлаждение | Водяное охлаждение | Водяное охлаждение |
| Центральная длина волны | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm |
| Максимальная выходная мощность | 20 W | 40 W | 40 W | 80 W | 80 W | 120 W |
| Длительность импульса 1) | < 250 fs | < 250 fs | < 250 fs | < 250 fs | < 350 fs 2) | < 250 fs |
| Диапазон перестройки длительности импульса | 250 fs – 10 ps | 250 fs – 10 ps | 250 fs – 10 ps | 250 fs – 10 ps | 350 fs – 10 ps | 250 fs – 10 ps |
| Максимальная энергия импульса | 0.4 mJ | 0.4 mJ | 0.4 mJ | 0.8 mJ | 2 mJ | 1 mJ |
| Частота повторения импульсов | Одиночные импульсы – 1 MHz | Одиночные импульсы – 1 MHz (2 MHz по запросу) | Одиночные импульсы – 10 MHz | Одиночные импульсы – 2 MHz | Одиночные импульсы – 2 MHz | Одиночные импульсы – 2 MHz |
| Выбор импульсов | Одиночные импульсы, импульсы по запросу, SPPT 3), любое целочисленное деление основной частоты повторения импульсов | Одиночные импульсы, импульсы по запросу, SPPT 3), любое целочисленное деление основной частоты повторения импульсов | Одиночные импульсы, импульсы по запросу, SPPT 3), любое целочисленное деление основной частоты повторения импульсов | Одиночные импульсы, импульсы по запросу, SPPT 3), любое целочисленное деление основной частоты повторения импульсов | Одиночные импульсы, импульсы по запросу, SPPT 3), любое целочисленное деление основной частоты повторения импульсов | Одиночные импульсы, импульсы по запросу, SPPT 3), любое целочисленное деление основной частоты повторения импульсов |
| Поляризация | Линейная, вертикальная; 1 : 1000 | Линейная, вертикальная; 1 : 1000 | Линейная, вертикальная; 1 : 1000 | Линейная, вертикальная; 1 : 1000 | Линейная, вертикальная; 1 : 1000 | Линейная, вертикальная; 1 : 1000 |
| Качество пучка, M² | < 1.2 | < 1.2 | < 1.2 | < 1.2 | < 1.2 | < 1.2 |
| Диаметр пучка 4) | 3.9 ± 0.4 mm | 3.9 ± 0.4 mm | 3.9 ± 0.4 mm | 4.2 ± 0.4 mm | 5.1 ± 0.7 mm | 5 ± 0.5 mm |
| Стабильность направления пучка | < 20 µrad | < 20 µrad | < 20 µrad | < 20 µrad | < 20 µrad | < 20 µrad |
| Управление энергией импульса | FEC 5) | FEC 5) | Аттенюатор 6) | FEC 5) | FEC 5) | FEC 5) |
| Остаточное пропускание селектора импульсов | < 0.25% | < 0.25% | < 0.5% | < 0.25% | < 0.25% | < 0.25% |
| Стабильность энергии от импульса к импульсу, 8 h 7) | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% |
| Долговременная стабильность мощности, 100 h 7) | < 0.3% | < 0.3% | < 0.3% | < 0.3% | < 0.3% | < 0.3% |
| Основные опции | ||||||
| Выход осциллятора 8) | < 0.5 W, 120 – 250 fs, 1030 ± 10 nm, ≈ 65 MHz | < 0.5 W, 120 – 250 fs, 1030 ± 10 nm, ≈ 65 MHz | < 0.5 W, 120 – 250 fs, 1030 ± 10 nm, ≈ 65 MHz | < 0.5 W, 120 – 250 fs, 1030 ± 10 nm, ≈ 65 MHz | < 0.5 W, 120 – 250 fs, 1030 ± 10 nm, ≈ 65 MHz | < 0.5 W, 120 – 250 fs, 1030 ± 10 nm, ≈ 65 MHz |
| Генератор гармоник 9) | 515 nm, 343 nm, 257 nm или 206 nm; см. CARBIDE HG | 515 nm, 343 nm, 257 nm или 206 nm; см. CARBIDE HG | 515 nm, 343 nm, 257 nm или 206 nm; см. CARBIDE HG | 515 nm, 343 nm, 257 nm или 206 nm; см. CARBIDE HG | 515 nm, 343 nm, 257 nm или 206 nm; см. CARBIDE HG | 515 nm, 343 nm, 257 nm или 206 nm; см. CARBIDE HG |
| Оптический параметрический усилитель 10) | UV – MIR; см. I-OPA или ORPHEUS | UV – MIR; см. I-OPA или ORPHEUS | UV – MIR; см. I-OPA или ORPHEUS | UV – MIR; см. I-OPA или ORPHEUS | UV – MIR; см. I-OPA или ORPHEUS | не применимо |
| Режим BiBurst | Перестраиваемые пакеты импульсов с частотами GHz и MHz и возможностью формирования вложенных пакетов; см. BiBurst | Перестраиваемые пакеты импульсов с частотами GHz и MHz и возможностью формирования вложенных пакетов; см. BiBurst | Перестраиваемые пакеты импульсов с частотами GHz и MHz и возможностью формирования вложенных пакетов; см. BiBurst | Перестраиваемые пакеты импульсов с частотами GHz и MHz и возможностью формирования вложенных пакетов; см. BiBurst | Перестраиваемые пакеты импульсов с частотами GHz и MHz и возможностью формирования вложенных пакетов; см. BiBurst | Перестраиваемые пакеты импульсов с частотами GHz и MHz и возможностью формирования вложенных пакетов; см. BiBurst |
| Габаритные размеры | ||||||
| Лазерная головка (L × W × H) | 633 × 350 × 174 mm | 633 × 350 × 174 mm | 633 × 350 × 174 mm | 633 × 350 × 174 mm | 633 × 350 × 174 mm | 633 × 350 × 174 mm |
| Охладитель (L × W × H) | 585 × 484 × 221 mm | 585 × 484 × 221 mm | 680 × 484 × 307 mm | 680 × 484 × 307 mm | 680 × 484 × 307 mm | 680 × 484 × 307 mm |
| Источник питания 24 V DC (L × W × H) | 352 × 195 × 75 mm | 352 × 195 × 75 mm | 352 × 195 × 75 mm | 352 × 195 × 75 mm | 352 × 195 × 75 mm | 376 x 449 x 88 mm |
| Требования к условиям эксплуатации и инженерным коммуникациям | ||||||
| Рабочая температура | 15 – 30 ºC | 15 – 30 ºC | 15 – 30 ºC | 15 – 30 ºC | 15 – 30 ºC | 15 – 30 ºC |
| Относительная влажность | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) |
| Лазер | Лазер | Лазер | Лазер | Лазер | Лазер | Лазер |
| Требования к электропитанию | 100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz | 100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 15 A – 240 V AC, макс. 7 A; 50 – 60 Hz |
| Номинальная мощность | 1000 W | 1000 W | 1000 W | 1000 W | 1000 W | 2000 W |
| Потребляемая мощность | 500 W | 500 W | 900 W | 900 W | 900 W | 1500 W |
| Охладитель | Охладитель | Охладитель | Охладитель | Охладитель | Охладитель | Охладитель |
| Требования к электропитанию | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 200 – 230 V AC; 50 – 60 Hz | 200 – 230 V AC; 50 – 60 Hz | 200 – 230 V AC; 50 – 60 Hz | 200 – 230 V AC; 50 – 60 Hz |
| Номинальная мощность | 1400 W | 1400 W | 2000 W | 2000 W | 2000 W | 2000 W |
| Потребляемая мощность | 1000 W | 1000 W | 1300 W | 1300 W | 1300 W | 1800 W |
- В предположении гауссовой формы импульса.
- Длительность импульса можно уменьшить до < 250 fs, если экспериментальная установка заказчика допускает пиковую интенсивность импульса > 50 GW/cm².
- Синхронный запуск селектора импульсов в режиме SPPT обеспечивает стробирование импульсов с временным джиттером 16 ns.
- FW 1/e 2, при максимальной энергии импульса.
- Быстрое управление энергией (FEC) обеспечивает быстрое индивидуальное управление энергией каждого импульса во всём диапазоне; доступен внешний аналоговый вход управления. Опционально доступен встроенный переменный оптический аттенюатор на основе волновой пластинки.
- Переменный оптический аттенюатор на основе волновой пластинки (VOA); доступен внешний аналоговый вход управления. FEC доступен при частоте повторения импульсов до 2 MHz.
- При стабильных условиях окружающей среды. Значение выражено как нормированное среднеквадратическое отклонение (NRMSD).
- Доступны одновременно; требуется научный интерфейс.
- Встроен. Сведения о внешнем генераторе гармоник см. в разделе HIRO.
- Встроен. Дополнительные варианты и OPA см. в разделе источников с перестраиваемой длиной волны.
Высокомощные лазеры UV-диапазона
| Модель | CB3-UV-30W | CB3-UV-50W |
|---|---|---|
| Выходные характеристики | ||
| Способ охлаждения | Водяное охлаждение | Водяное охлаждение |
| Центральная длина волны | 343 ± 3 nm | 343 ± 3 nm |
| Максимальная выходная мощность | > 30 W | > 50 W |
| Длительность импульса 1) | ≈ 500 fs | ≈ 500 fs |
| Максимальная энергия выходного импульса 2) | 150 μJ | 150 μJ |
| Частота повторения импульсов | 200 – 1000 kHz 3) | 300 – 2000 kHz |
| Поляризация | Линейная, вертикальная; 1 : 200 | Линейная, вертикальная; 1 : 200 |
| Качество пучка, M² | < 1.3 | < 1.3 |
| Диаметр пучка 4) | 2 – 5 mm | 2 – 5 mm |
| Долговременная стабильность мощности, 12 h 5) | < 0.5% | < 0.5% |
| Срок службы | 10 000 h | 10 000 h |
| Основные опции | ||
| Опциональные выходы усилителя | 1030 nm, 515 nm | 1030 nm, 515 nm |
| Габаритные размеры | ||
| Лазерная головка (L × W × H) | 801 × 350 × 174 mm | 801 × 350 × 174 mm |
| Охладитель (L × W × H) | 680 × 484 × 307 mm | 680 × 484 × 307 mm |
| Источник питания 24 V DC (L × W × H) | 352 × 195 × 75 mm | 376 x 449 x 88 mm |
| Требования к условиям эксплуатации и инженерным коммуникациям | ||
| Рабочая температура | 15 – 30 ºC | 15 – 30 ºC |
| Относительная влажность | < 80% (без конденсации) | < 80% (без конденсации) |
| Лазер | Лазер | Лазер |
| Требования к электропитанию | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 15 A – 240 V AC, 7 A; 50 – 60 Hz |
| Номинальная мощность | 1000 W | 2000 W |
| Потребляемая мощность | 900 W | 1500 W |
| Охладитель | Охладитель | Охладитель |
| Требования к электропитанию | 200 – 230 V AC; 50 – 60 Hz | 200 – 230 V AC; 50 – 60 Hz |
| Номинальная мощность | 2000 W | 2000 W |
| Потребляемая мощность | 1300 W | 1800 W |
- В предположении гауссовой формы импульса.
- Зависит от энергии накачки.
- Частота повторения до 2 MHz доступна при пониженной мощности.
- FW 1/e 2, при максимальной энергии импульса.
- При стабильных условиях окружающей среды. Значение выражено как нормированное среднеквадратическое отклонение (NRMSD).
Лазеры IR-диапазона с воздушным охлаждением
| Модель | CB5-6W | CB5-5W | CB5-SP |
|---|---|---|---|
| Выходные характеристики | |||
| Способ охлаждения | Воздушное охлаждение 1) | Воздушное охлаждение 1) | Воздушное охлаждение 1) |
| Центральная длина волны | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm |
| Максимальная выходная мощность | 6 W | 5 W | 5 W |
| Длительность импульса 2) | < 290 fs | < 290 fs | < 190 fs |
| Диапазон перестройки длительности импульса | 290 fs – 20 ps | 290 fs – 20 ps | 190 fs – 20 ps |
| Максимальная энергия импульса | 100 µJ | 83 µJ | 100 µJ |
| Частота повторения импульсов | Одиночные импульсы – 1 MHz | Одиночные импульсы – 1 MHz | Одиночные импульсы – 1 MHz |
| Выбор импульсов | Одиночные импульсы, импульсы по запросу, любое целочисленное деление основной частоты повторения импульсов | Одиночные импульсы, импульсы по запросу, любое целочисленное деление основной частоты повторения импульсов | Одиночные импульсы, импульсы по запросу, любое целочисленное деление основной частоты повторения импульсов |
| Поляризация | Линейная, вертикальная; 1 : 1000 | Линейная, вертикальная; 1 : 1000 | Линейная, вертикальная; 1 : 1000 |
| Качество пучка, M² | < 1.2 | < 1.2 | < 1.2 |
| Диаметр пучка 3) | 2.1 ± 0.4 mm | 2.1 ± 0.4 mm | 2.1 ± 0.4 mm |
| Стабильность направления пучка | < 20 µrad | < 20 µrad | < 20 µrad |
| Управление энергией импульса | Аттенюатор 4) | AOM 5) | Аттенюатор 4) |
| Остаточное пропускание селектора импульсов | < 2 % | < 0.1 % | < 2 % |
| Стабильность энергии от импульса к импульсу, 8 h 6) | < 0.5% | < 0.5% | < 0.5% |
| Долговременная стабильность мощности, 100 h 6) | < 0.5% | < 0.5% | < 0.5% |
| Основные опции | |||
| Выход осциллятора | не применимо | не применимо | не применимо |
| Генератор гармоник 7) | 515 nm, 343 nm, 257 nm или 206 nm; см. CARBIDE HG | 515 nm, 343 nm, 257 nm или 206 nm; см. CARBIDE HG | 515 nm, 343 nm, 257 nm или 206 nm; см. CARBIDE HG |
| Оптический параметрический усилитель 8) | UV – MIR; см. I-OPA или ORPHEUS | UV – MIR; см. I-OPA или ORPHEUS | UV – MIR; см. I-OPA или ORPHEUS |
| Режим BiBurst | не применимо | не применимо | не применимо |
| Габаритные размеры | |||
| Лазерная головка (L × W × H) | 633 × 324 × 162 mm | 633 × 324 × 162 mm | 633 × 324 × 162 mm |
| Охладитель (L × W × H) | Не требуется | Не требуется | Не требуется |
| Источник питания 24 V DC (L × W × H) | 220 × 95 × 46 mm | 220 × 95 × 46 mm | 220 × 95 × 46 mm |
| Требования к условиям эксплуатации и инженерным коммуникациям | |||
| Рабочая температура | 17 – 27 °C | 17 – 27 °C | 17 – 27 °C |
| Относительная влажность | < 80% (без конденсации) | < 80% (без конденсации) | < 80% (без конденсации) |
| Требования к электропитанию | 100 V AC, 3 A – 240 V AC, 1.3 A; 50 – 60 Hz | 100 V AC, 3 A – 240 V AC, 1.3 A; 50 – 60 Hz | 100 V AC, 3 A – 240 V AC, 1.3 A; 50 – 60 Hz |
| Номинальная мощность | 280 W | 280 W | 280 W |
| Потребляемая мощность | 250 W | 250 W | 250 W |
- Исполнение с водяным охлаждением доступно по запросу.
- В предположении гауссовой формы импульса.
- FW 1/e 2, при максимальной энергии импульса.
- Переменный оптический аттенюатор на основе волновой пластинки (VOA); доступен внешний аналоговый вход управления.
- AOM с повышенным контрастом. Обеспечивает быстрое индивидуальное управление энергией каждого импульса во всём диапазоне; доступен внешний аналоговый вход управления.
- При стабильных условиях окружающей среды. Значение выражено как нормированное среднеквадратическое отклонение (NRMSD).
- Встроен. Сведения о внешнем генераторе гармоник см. в разделе HIRO.
- Встроен. Сведения об автономных OPA см. в разделе источников с перестраиваемой длиной волны.
