LH-1808
Vollautomatischer Liquid-Handler
Vollautomatischer 30-Positionen-Liquid-Handler für Röhrchen-zu-Platte und Platte-zu-Platte, vom Primärröhrchen bis zum qPCR-Ansatz. Wechselköpfe 1–32 Kanäle, 0,5–1000 μL.
Technische Merkmale
- 30 Deckpositionen für Primärröhrchen, Extraktion und qPCR-Ansatz in einem Layout
- Automatischer Kopfwechsel: 1, 4, 8, 16 oder 32 Kanäle
- Barcode-Scan und Füllstandserkennung in einem Durchgang; <2,3 s je Röhrchen
- Optionales Hubdeck hält Flüssigkeitsstände für paralleles Ansaugen ausgerichtet
- 1 μL CV ≤ 5 %; XYZ-Positionierung 0,1 mm
Eingesetzt in
Produktbeschreibung
LH-1808 ist ein vollautomatischer Liquid-Handler für Primärröhrchen sowie Röhrchen-zu-Platte und Platte-zu-Platte. Wechselköpfe 1–32 Kanäle decken 0,5–1000 μL bis zum qPCR-Ansatz ab. Optional: Barcode, Füllstand, Temperatur, Schütteln, Bluttrennung, Magnettrennung.
Deck
30 Positionen tragen ein 4×24-Röhrchengestell plus 25 Platten für Primärröhrchen, Extraktion und qPCR in einem Layout – oder ein volles 30-Platten-Deck für Transfer, Screening oder NGS-Bibliotheken.
Automatischer Kopfwechsel
Die Köpfe arbeiten mit Luftverdrängung. Die Barrels sind eine harte, leichte Legierung mit Verschleißschicht und lassen sich vor Ort tauschen. Passende Spitzen werden auf Dichtung, Restvolumen und Leckage geprüft.
Barcode- und Füllstandserkennung
Barcode und Füllstand laufen im selben Durchgang. Der Scanner liest 1D und 2D; die Software protokolliert parallel, um Zeit und Übertragungsfehler zu senken.

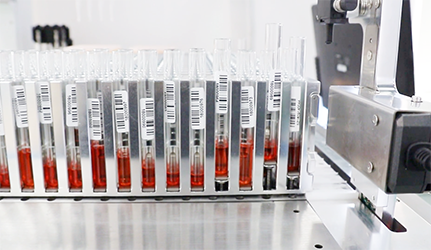

Hubmodul
Ein Hubdeck hebt Röhrchen, sodass die Flüssigkeitsspiegel in einer Ebene liegen – für paralleles Ansaugen und weniger Fehl- oder Kurzzüge.
Bluttrennkarussell
Das Karussell liest 1D- und 2D-Codes, protokolliert IDs und kann Tabellen exportieren. Es findet die Buffy Coat, trennt Serum und lädt Primärröhrchen mit passenden Köpfen.

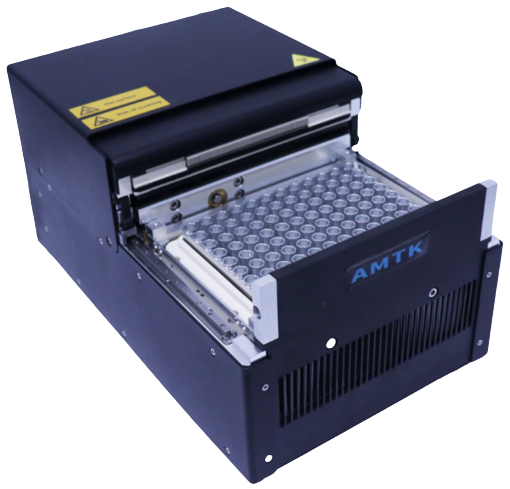

PCR-Modul
Das PCR-Modul deckt wiederholtes Heizen und Kühlen ab und begrenzt Verdunstung – für NGS-Bibliotheken, Sanger-Sequenzierung, Enzymreaktionen und Hybridisierung.
Dreifach-Temperaturmodul
Ein dreifacher geschlossener Thermoblock hält Umgebung, 6 °C bis Raumtemperatur und Raumtemperatur bis 110 °C. Für gekühlte Enzyme, flüchtige oder lichtempfindliche Reagenzien und Inkubationen in einer automatischen Methode.
Heiz- und Schüttelmodul
Heizen und Schütteln sind in einem Modul vereint, sodass beides gleichzeitig läuft, ohne eine zweite Deckposition zu belegen.
Temperaturmodul
Das Thermomodul deckt 4–95 °C für Lyse, Elution und gekühlte Enzymreagenzien ab. Ein Aluminiumadapter beschleunigt Rampen und verringert die Well-zu-Well-Abweichung.
Magnettrennmodul
Ring- oder Säulenmagnete für 96-Well-Platten machen Capture und Elution schnell. Methoden sind für großes Capture-Volumen und kleine Elution ausgelegt.
Technische Daten
| Parameter | Wert |
|---|---|
| Abmessungen | 110 cm × 80 cm × 90 cm |
| Gewicht | ca. 150 kg |
| Deckpositionen | 30 |
| Netzanschluss | AC 220 V, 50 Hz, 450 W / 525 W |
| Scanzeit je Röhrchen | < 2.3 s |
| Füllstanderkennungsfehler | < ±0.5 mm |
| Pipettieren | |
| Kanäle | 1, 4, 8, 16 oder 32 |
| Pipettierbereich | 0.5 μL–1000 μL |
| Passende Spitzen | 50 μL, 250 μL, 1000 μL |
| Temperaturregelung | |
| Temperaturbereich | 4–95 °C |
| Schüttelfrequenz | 100–2000 rpm |
| Heiz- und Schüttelmodul | |
| Temperatur- und Schüttelbereich | Raumtemperatur bis 100 °C, 200–2000 rpm |
| Dreifach-Temperaturmodul | |
| Heizbox | obere Platte: Raumtemperatur bis 110 °C (±1 °C); untere Platte: Raumtemperatur bis 70 °C (±1 °C) |
| Kühlbox | untere Platte: 6 °C bis Raumtemperatur (±4 °C) |
| Umgebungsbox | Raumtemperatur |
| Geeignete Verbrauchsmaterialien | Deep-Well-Platten; 96- und 384-Well-PCR-Platten |
| Bluttrennkarussell | |
| Geeignetes Röhrchenvolumen | 5 mL, 10 mL |
| Proben pro Charge | 24 |
| Barcode-Erfassung | 1D- und 2D-Barcodes |
| PCR-Modul | |
| Temperaturbereich | 4–99 °C |
| Deckeltemperatur | 30–115 °C |
| Temperaturgleichmäßigkeit | ±0.2 K |
| Geeignete Verbrauchsmaterialien | 96-Well-PCR-Platte |
| Pipettierpräzision | |
| 70-μL-Kopf | 1 μL CV ≤ 5.0%; 5 μL CV ≤ 3.0%; 25 μL CV ≤ 2.0%; 50 μL CV ≤ 1.0% |
| Pipettiergenauigkeit | |
| 70-μL-Kopf | 1 μL ± 10%; 5 μL ± 6.0%; 25 μL ± 4.0%; 50 μL ± 2.0% |
| Pipettierpräzision | |
| 250-μL-Kopf | 2 μL CV ≤ 5.0%; 100 μL CV ≤ 1.0%; 200 μL CV ≤ 1.0% |
| Pipettiergenauigkeit | |
| 250-μL-Kopf | 2 μL ± 5.0%; 100 μL ± 1.5%; 200 μL ± 1.0% |
| Pipettierpräzision | |
| 1000-μL-Kopf | 100 μL CV ≤ 0.5%; 500 μL CV ≤ 0.3%; 900 μL CV ≤ 0.3% |
| Pipettiergenauigkeit | |
| 1000-μL-Kopf | 100 μL ± 1.5%; 500 μL ± 1.0%; 900 μL ± 1.0% |
