LH-1209
Hochdurchsatz-Liquid-Handler
Ein 96-Kanal-Liquid-Handler für die magnetische Nukleinsäureextraktion. Das offene 25-Positionen-Deck nimmt Temperatur-, Schüttel- und Magnetmodule für 96–192 Proben je Lauf auf.
Technische Merkmale
- 96-Kanal-Pipettierkopf; 1 μL CV ≤ 5%
- 25 SBS-kompatible Deckpositionen; Layout je Lauf änderbar
- Thermomodul 4–95 °C, Schüttler 100–2000 rpm, optionale Magnettrennung
- XYZ-Arm mit 0,1 mm Positionierung und Greifer für Platten und Spitzenboxen
- Grafische Methoden, Liquid Classes und Wiederaufnahme nach Störung
Eingesetzt in
Produktbeschreibung
LH-1209 ist ein automatischer Liquid-Handler für magnetische Nukleinsäureextraktion. Kern ist ein 96-Kanal-Pipettiermodul mit Magnettrennung, Temperatur, Schütteln und Software, eingesetzt in Kliniklaboren, Blutspendediensten, Krankenhäusern, CDC-Stellen und Instituten.
Deck
25 Standardpositionen nehmen Temperatur-, Schüttel- und Magnetmodule in beliebiger Lage auf. Das offene Deck akzeptiert Kits Dritter. Eine Beladung reicht für Extraktion oder Bibliotheksaufreinigung von 192 Proben und hält mehrere Methoden gleichzeitig.
Hochdurchsatz-Pipettierkopf
Ein 96-Kanal-Kopf bearbeitet eine volle Platte in einem Durchgang mit Luftverdrängung. Barrels aus harter, leichter Legierung mit Verschleißschicht sind leicht zu tauschen. Passende Spitzen werden auf Dichtung, Restvolumen und Leckage geprüft.
Heiz- und Schüttelmodul
Heizen und Schütteln sind in einem Modul vereint, sodass beides gleichzeitig läuft, ohne eine zweite Deckposition zu belegen.
Temperaturmodul
Das Thermomodul deckt 4–95 °C für Lyse, Elution und gekühlte Enzymreagenzien ab. Ein Aluminiumadapter beschleunigt Rampen und verringert die Well-zu-Well-Abweichung.

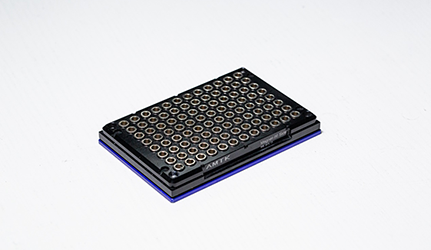

Magnettrennmodul
Ring- oder Säulenmagnete für 96-Well-Platten machen Capture und Elution schnell. Methoden sind für großes Capture-Volumen und kleine Elution ausgelegt.
Hochpräzisionsarm
Arm, Kopf und Greifer sind eine Einheit und positionieren auf 0,1 mm auf 96- und 384-Well-Platten für Platten und Spitzenboxen. Vor Versand läuft ein fünftägiger 24-Stunden-Burn-in.
Not-Halt
Ein Not-Halt stoppt das Gerät in jedem Schritt und schützt Personal und Proben. Ein- und Rücksetzung sind schnell.
Grafische Oberfläche
Die Software zeigt das Deck während des Laufs. Die Programmierung ist sequenziell und offen; nach einer Störung lässt sich fortsetzen, Parameter sind anpassbar.
Spitzenpositionen
Spitzenpositionen haben eine Feder, die den Kopf dämpft und die Barrels auf die Spitzen setzt.
Technische Daten
| Parameter | Wert |
|---|---|
| Abmessungen | 110 cm × 75 cm × 88 cm |
| Gewicht | ca. 200 kg |
| Deckpositionen | 25 |
| Netzanschluss | AC 220 V, 50 Hz, 650 W |
| Probendurchsatz | 96–192 |
| Pipettieren | |
| Pipettierkopf | 96-Kanal |
| Pipettierbereich | 1–200 μL |
| Passende Spitzen | 250-μL-Spitzen; 96- und 384-Well-Platten |
| Pipettierpräzision | 2 μL CV ≤ 5.0%; 100 μL CV ≤ 1.0%; 200 μL CV ≤ 1.0% |
| Pipettiergenauigkeit | 2 μL ± 10%; 100 μL ± 1.5%; 200 μL ± 1.0% |
| Temperaturregelung | |
| Temperaturbereich | 4–95 °C |
| Schüttelfrequenz | 100–2000 rpm |
