iLab-200R
Vollautomatisches Probenvorbereitungssystem
Automatisches 30-Positionen-Probenvorbereitungssystem für größere Chargen. Ein Deck-Layout führt die gesamte Methode aus, mit Wechselköpfen 1–32 Kanäle sowie HEPA- und UV-Schutz.
Technische Merkmale
- 30-Positionen-Deck für größere Chargen in einem Layout
- Automatischer Kopfwechsel: 1, 4, 8, 16 oder 32 Kanäle, 0,5–1000 μL
- Optionale Magnet-, Temperatur-, PCR- und Quantifizierungsmodule
- HEPA-Filter und UV-Dekontamination
- 1 μL CV ≤ 5 %; XYZ-Positionierung 0,1 mm
Eingesetzt in
Produktbeschreibung
iLab-200R ist ein Probenvorbereitungssystem mit XYZ-Arm, Pipettiermodul, Kontaminationsschutz und Software. Optionale Magnet-, Temperatur-, Schüttel-, PCR- und Quantifizierungsmodule für unterschiedliche Chargen und Methoden.

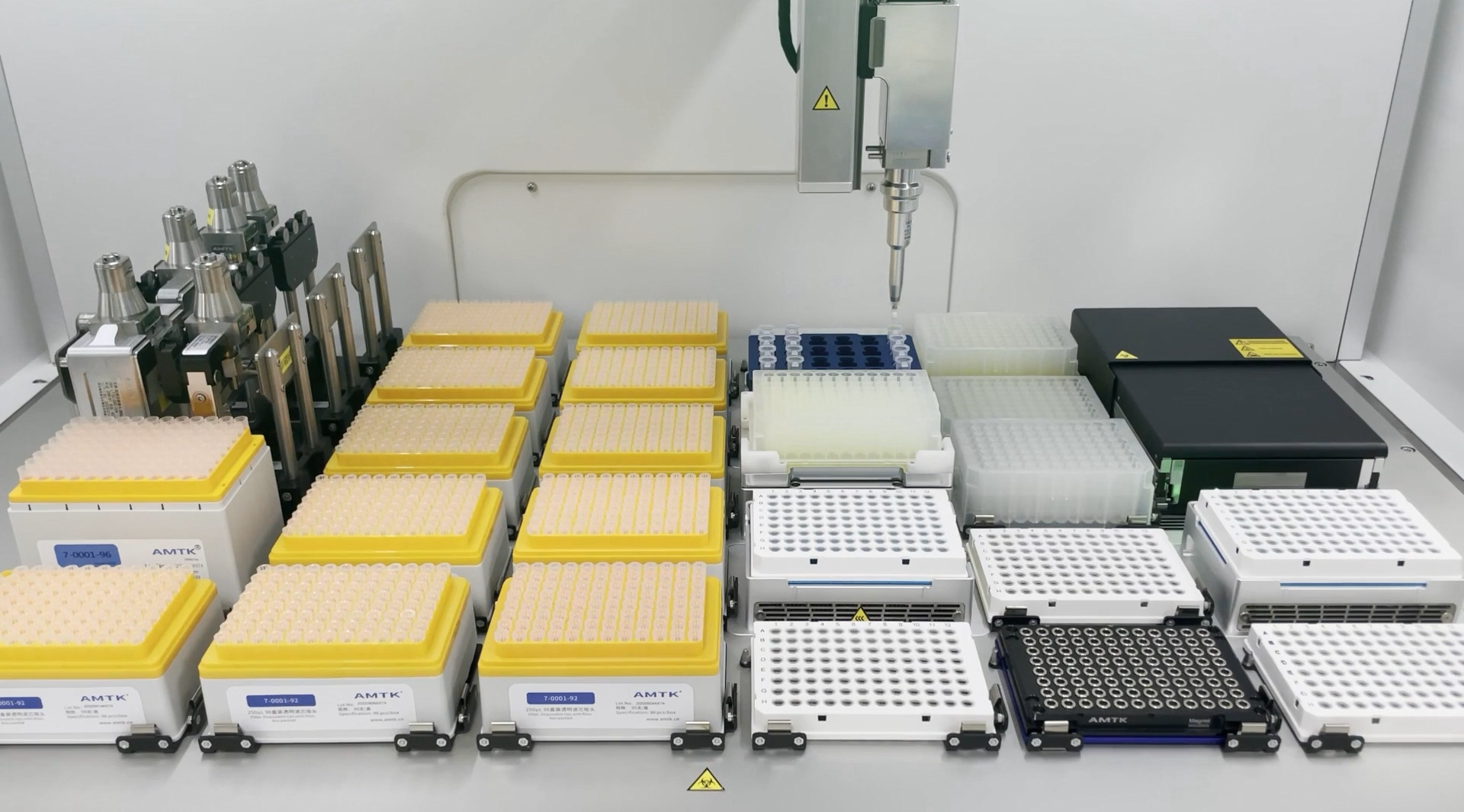

Deck
30 Positionen ergeben ein großes, flexibles Deck, das nicht auf SBS-Platten beschränkt ist und der Form eines integrierten Moduls folgen kann.
Automatischer Kopfwechsel
Die Köpfe arbeiten mit Luftverdrängung. Die Barrels sind eine harte, leichte Legierung mit Verschleißschicht und lassen sich vor Ort tauschen. Passende Spitzen werden auf Dichtung, Restvolumen und Leckage geprüft.
Multifunktionsarm
Ein XYZ-Arm positioniert auf 0,1 mm auf 96- und 384-Well-Platten und greift, bewegt und setzt Platten ab.
Heiz- und Schüttelmodul
Heizen und Schütteln sind in einem Modul vereint, sodass beides gleichzeitig läuft, ohne eine zweite Deckposition zu belegen.

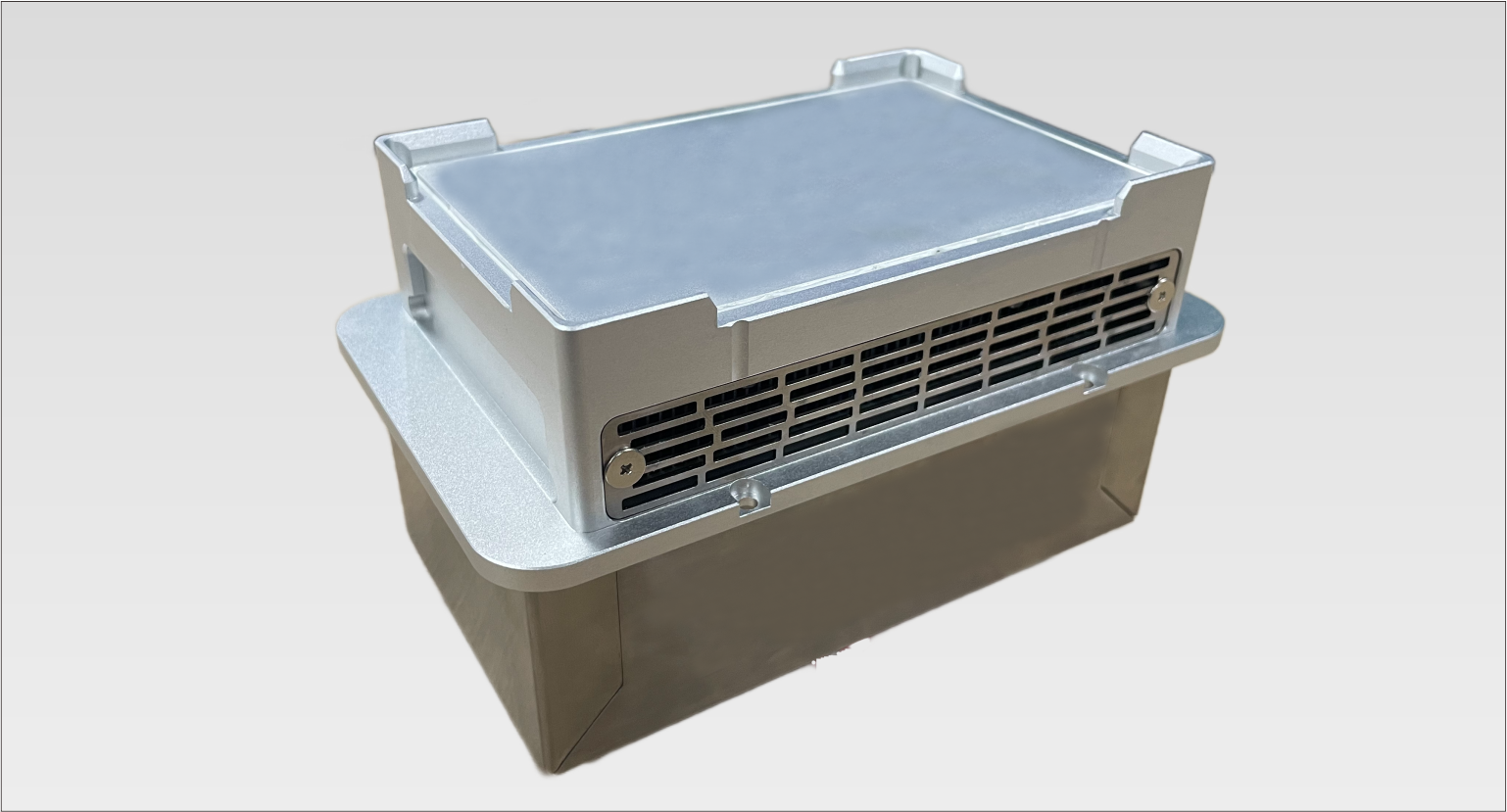

Temperaturmodul
Temperaturbereich 4–95 °C für Hoch- und Tieftemperaturschritte in der Probenvorbereitung.

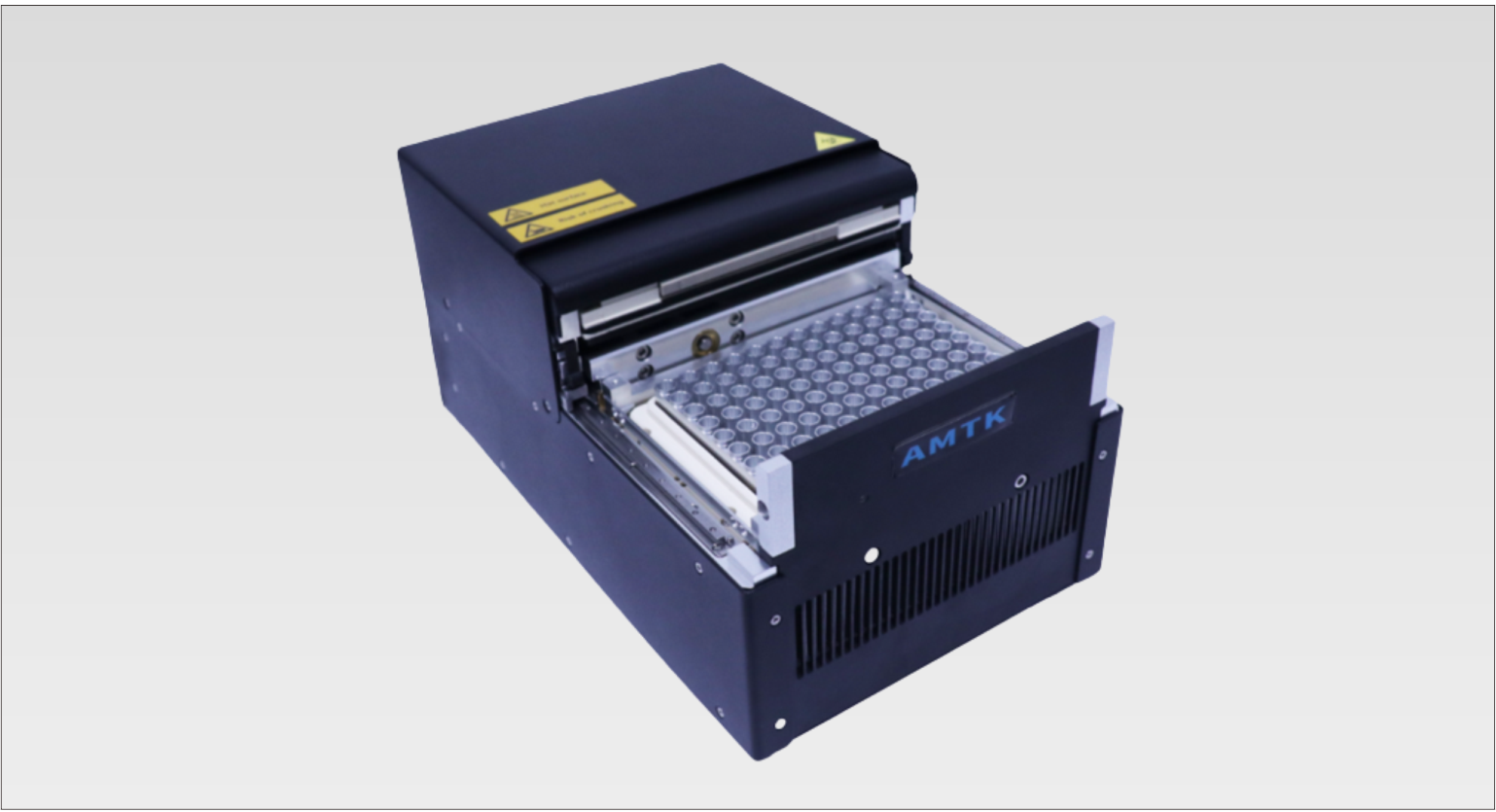

PCR-Modul
Das PCR-Modul hält eine enge Well-zu-Well-Temperatur für wiederholtes Heizen, Kühlen und Amplifizieren.
Quantifizierungsmodul
Quantifiziert dsDNA, ssDNA, RNA und Protein. Acht Proben je Messung; Messzeit ≤ 5 s.
Automatische Aufreinigung
Ring- oder Säulenmagnete für 96-Well-Platten machen Capture und Elution schnell. Methoden sind für großes Capture-Volumen und kleine Elution ausgelegt.

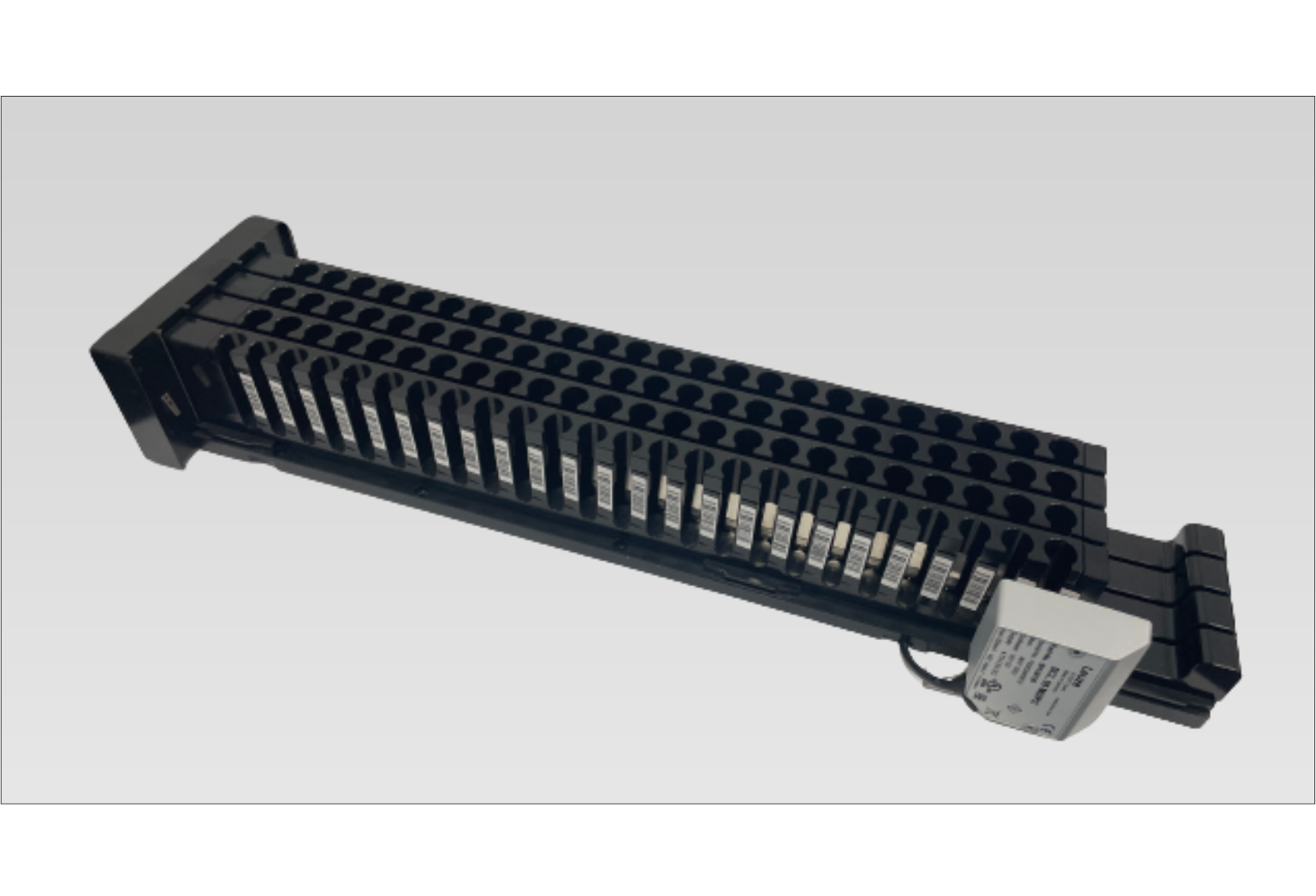

Barcode-Modul
Liest Barcodes auf 5- und 10-mL-Röhrchen sowie Primär-Blutentnahmeröhrchen zur Probenverfolgung.
Grafische Oberfläche
Die Software zeigt das Deck während des Laufs. Die Programmierung ist sequenziell und offen; nach einer Störung lässt sich fortsetzen, Parameter sind anpassbar.
Technische Daten
| Parameter | Wert |
|---|---|
| Abmessungen | 125 cm × 82 cm × 100 cm |
| Gewicht | ca. 180 kg |
| Deckpositionen | 30 |
| Pipettieren | |
| Kanäle | 1, 4, 8, 16 oder 32 |
| Pipettierbereich | 0.5–1000 μL |
| Passende Spitzen | 50 μL, 250 μL, 1000 μL |
| Temperaturregelung | |
| Temperaturbereich | 4–95 °C |
| Temperaturgenauigkeit | ≤ 1 °C |
| Temperaturstabilität | ≤ 0.5 °C |
| Heiz- und Schüttelmodul | |
| Temperaturbereich | Umgebung +5 °C bis 105 °C |
| Temperaturgenauigkeit | ≤ 1 °C |
| Temperaturstabilität | ≤ 0.5 °C |
| Schüttelfrequenz | 800–2000 rpm |
| Quantifizierung | |
| Probenvolumen | 1–20 μL |
| Probendurchsatz | 8 |
| Messzeit | ≤ 5 s/run |
| Konzentrationsbereich | 0.01–120 ng/μL |
| PCR-Modul | |
| Temperaturbereich | 4–99 °C |
| Mittlere Heizrate | ≥ 3.5 °C/s |
| Mittlere Kühlrate | ≥ 2.0 °C/s |
| Modul-Temperaturpräzision | ≤ 0.2 °C |
| Temperaturgenauigkeit | ≤ 0.3 °C |
| Kontaminationsschutz | HEPA und UV |
| Pipettierpräzision | |
| 70-μL-Kopf | 1 μL CV ≤ 5.0%; 5 μL CV ≤ 3.0%; 25 μL CV ≤ 2.0%; 50 μL CV ≤ 1.0% |
| Pipettiergenauigkeit | |
| 70-μL-Kopf | 1 μL ± 10%; 5 μL ± 6.0%; 25 μL ± 4.0%; 50 μL ± 2.0% |
| Pipettierpräzision | |
| 250-μL-Kopf | 2 μL CV ≤ 5.0%; 100 μL CV ≤ 1.0%; 200 μL CV ≤ 1.0% |
| Pipettiergenauigkeit | |
| 250-μL-Kopf | 2 μL ± 10%; 100 μL ± 1.5%; 200 μL ± 1.0% |
| Pipettierpräzision | |
| 1000-μL-Kopf | 100 μL CV ≤ 0.5%; 500 μL CV ≤ 0.3%; 900 μL CV ≤ 0.3% |
| Pipettiergenauigkeit | |
| 1000-μL-Kopf | 100 μL ± 1.5%; 500 μL ± 1.0%; 900 μL ± 1.0% |
