iLab-100R
Vollautomatisches Probenvorbereitungssystem
Kompaktes automatisches Probenvorbereitungssystem mit 12-Positionen-Deck. Wechselköpfe von 1 bis 32 Kanälen für Röhrchen-zu-Röhrchen, Röhrchen-zu-Platte und Platte-zu-Platte, mit HEPA- und UV-Schutz.
Technische Merkmale
- Kompaktes 12-Positionen-Deck; Quer- und Hochformat
- Köpfe: 1, 4, 4 mit unabhängigem Abstand, 8, 12, 16 oder 32 Kanäle, 0,5–1000 μL
- Optionale Magnet-, Temperatur-, PCR-, Quantifizierungs- und Vakuumfiltrationsmodule
- HEPA-Filter und UV-Dekontamination
- 1 μL CV ≤ 5 %; grafische Methoden mit Wiederaufnahme nach Störung
Eingesetzt in
Produktbeschreibung
iLab-100R ist ein kompaktes Probenvorbereitungssystem: XYZ-Arm, Pipettiermodul, Kontaminationsschutz und Software. Optionale Magnet-, Temperatur-, Schüttel-, PCR-, Quantifizierungs- und Vakuummodule für Röhrchen-zu-Röhrchen, Röhrchen-zu-Platte und Platte-zu-Platte im Quer- oder Hochformat.
Pipettierkopf-Bibliothek
Die Kopfbibliothek wechselt 1-, 4-, 4-Kanal mit unabhängigem Abstand, 8-, 12-, 16- oder 32-Kanal-Köpfe über 0,5–1000 μL.

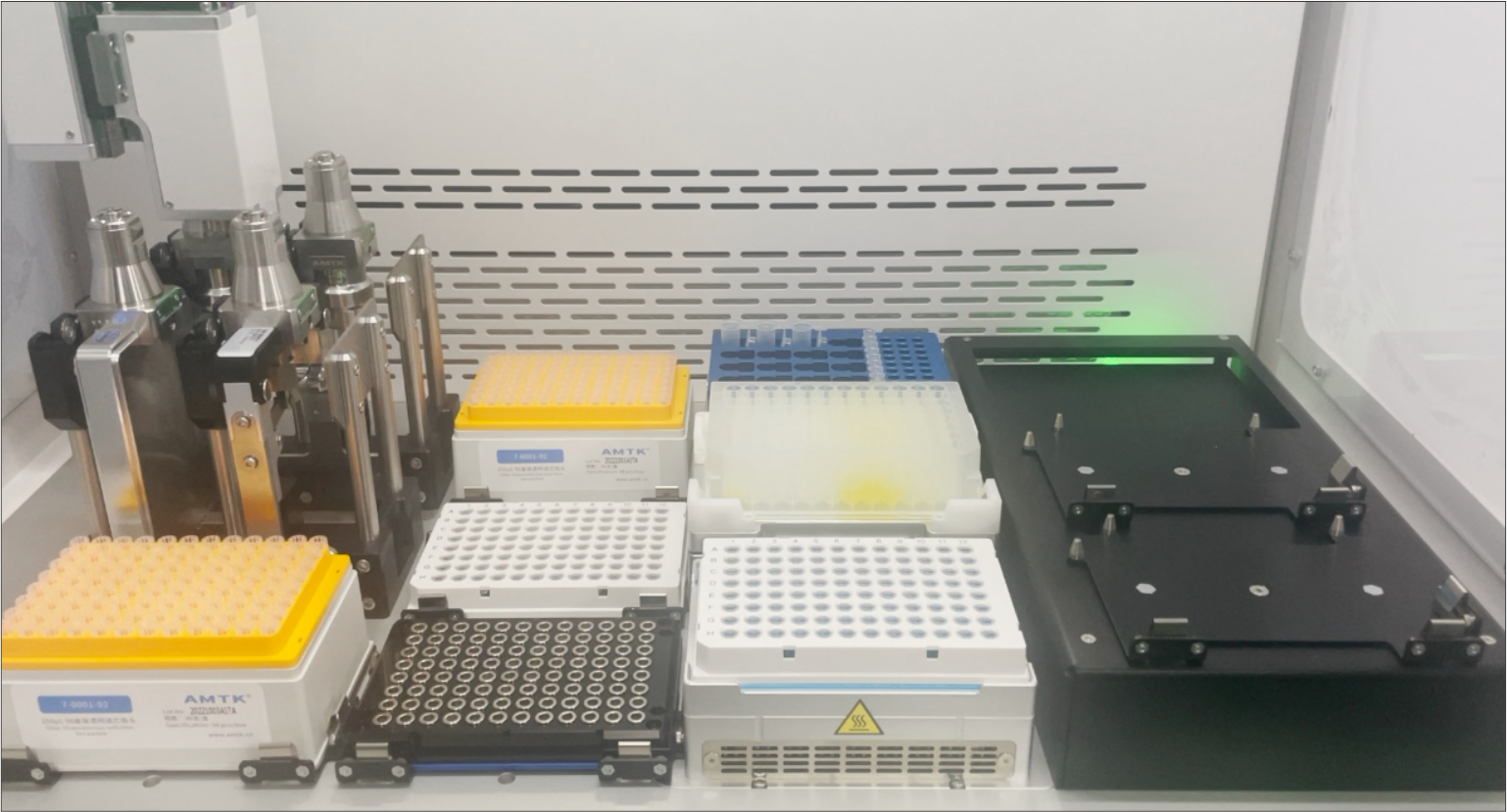

Deck
Zwölf Standardpositionen auf einem kompakten Deck nehmen Quer- oder Hochformatplatten und optionale Module auf.
Heiz- und Schüttelmodul
Heizen und Schütteln sind in einem Modul vereint, sodass beides gleichzeitig läuft, ohne eine zweite Deckposition zu belegen.
Temperaturmodul
Temperaturbereich 4–95 °C für Hoch- und Tieftemperaturschritte in der Probenvorbereitung.
PCR-Modul
Das PCR-Modul hält eine enge Well-zu-Well-Temperatur für wiederholtes Heizen, Kühlen und Amplifizieren.
Quantifizierungsmodul
Quantifiziert dsDNA, ssDNA, RNA und Protein. Acht Proben je Messung; Messzeit ≤ 5 s.
Barcode-Modul
Liest Barcodes auf 5- und 10-mL-Röhrchen sowie Primär-Blutentnahmeröhrchen zur Probenverfolgung.
Vakuumfiltrationsmodul
Ein optionales Vakuumfiltrationsmodul erreicht 90 kPa und 20 L/min für automatische MS-Probenvorbereitung.
Steuersoftware
Eine grafische Konsole zeigt Status, Armposition, Schritt und Restzeit. Methoden lassen sich jederzeit anhalten und fortsetzen; Parameter sind protokollspezifisch.
Grafische Oberfläche
Die Software zeigt das Deck während des Laufs. Die Programmierung ist sequenziell und offen; nach einer Störung lässt sich fortsetzen, Parameter sind anpassbar.
Technische Daten
| Parameter | Wert |
|---|---|
| Abmessungen | 75 cm × 60 cm × 95 cm |
| Gewicht | ca. 80 kg |
| Deckpositionen | 12 |
| Pipettieren | |
| Kanäle | 1, 4, unabhängige 4, 8, 12, 16 oder 32 |
| Pipettierbereich | 0.5–1000 μL |
| Passende Spitzen | 50 μL, 250 μL, 1000 μL |
| Temperaturregelung | |
| Temperaturbereich | 4–95 °C |
| Temperaturgenauigkeit | ≤ 1 °C |
| Temperaturstabilität | ≤ 0.5 °C |
| Heiz- und Schüttelmodul | |
| Temperaturbereich | Umgebung +5 °C bis 105 °C |
| Temperaturgenauigkeit | ≤ 1 °C |
| Temperaturstabilität | ≤ 0.5 °C |
| Schüttelfrequenz | 800–2000 rpm |
| Quantifizierung | |
| Probenvolumen | 1–20 μL |
| Probendurchsatz | 8 |
| Messzeit | ≤ 5 s/run |
| Konzentrationsbereich | 0.01–120 ng/μL |
| PCR-Modul | |
| Temperaturbereich | 4–99 °C |
| Mittlere Heizrate | ≥ 3.5 °C/s |
| Mittlere Kühlrate | ≥ 2.0 °C/s |
| Modul-Temperaturpräzision | ≤ 0.2 °C |
| Temperaturgenauigkeit | ≤ 0.3 °C |
| Kontaminationsschutz | HEPA und UV |
| Pipettierpräzision | |
| 70-μL-Kopf | 1 μL CV ≤ 5.0%; 5 μL CV ≤ 3.0%; 25 μL CV ≤ 2.0%; 50 μL CV ≤ 1.0% |
| Pipettiergenauigkeit | |
| 70-μL-Kopf | 1 μL ± 10%; 5 μL ± 6.0%; 25 μL ± 4.0%; 50 μL ± 2.0% |
| Pipettierpräzision | |
| 250-μL-Kopf | 2 μL CV ≤ 5.0%; 100 μL CV ≤ 1.0%; 200 μL CV ≤ 1.0% |
| Pipettiergenauigkeit | |
| 250-μL-Kopf | 2 μL ± 10%; 100 μL ± 1.5%; 200 μL ± 1.0% |
| Pipettierpräzision | |
| 1000-μL-Kopf | 100 μL CV ≤ 0.5%; 500 μL CV ≤ 0.3%; 900 μL CV ≤ 0.3% |
| Pipettiergenauigkeit | |
| 1000-μL-Kopf | 100 μL ± 1.5%; 500 μL ± 1.0%; 900 μL ± 1.0% |
