I-OPA
Промышленный оптический параметрический усилитель

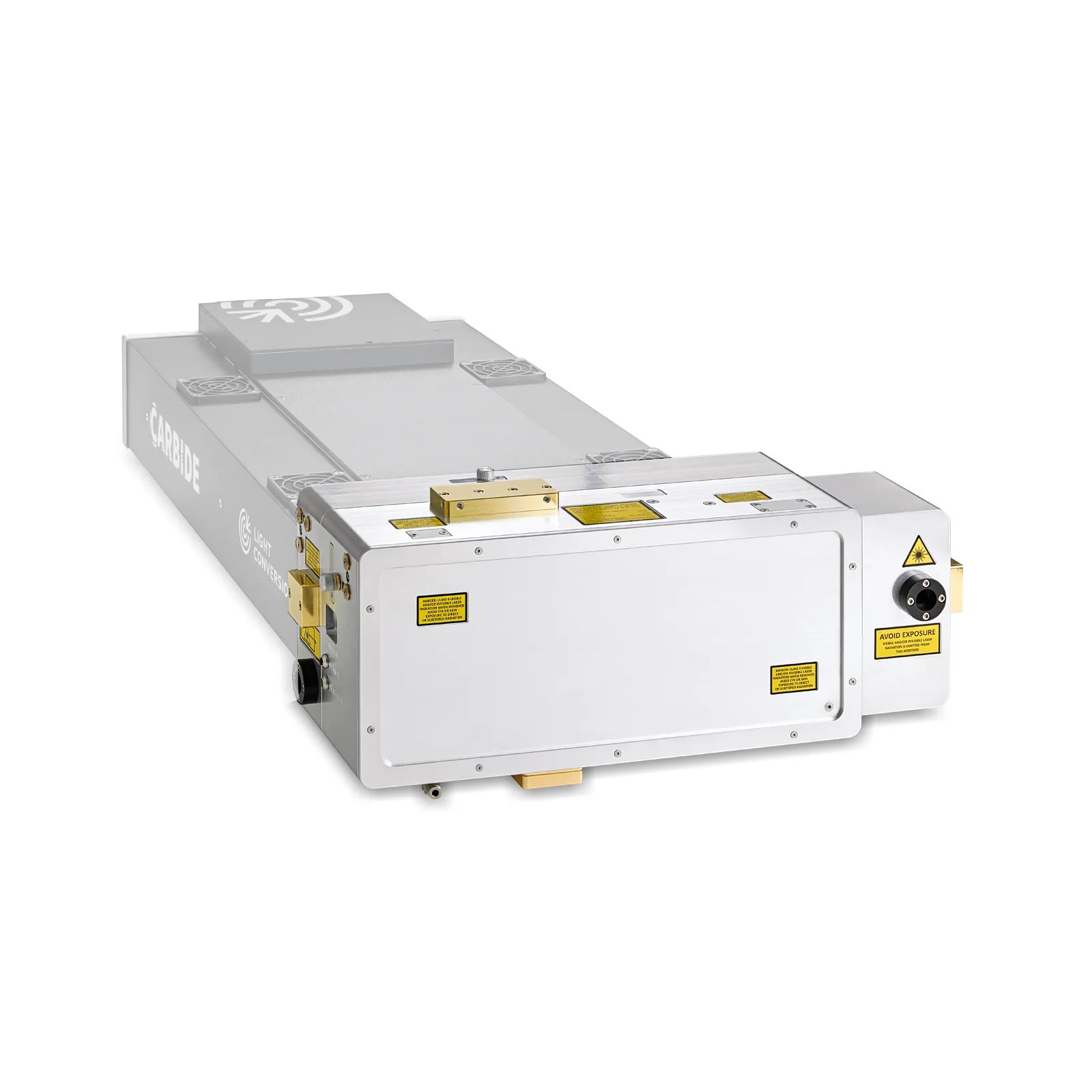

Промышленный OPA, устанавливаемый на головки CARBIDE и PHAROS. Герметичное исполнение поддерживает стабильность настройки длины волны в производственных и лабораторных условиях.
Основные особенности
- Устанавливается на лазерную головку
- Автоматическая настройка длины волны
- Герметичная конструкция снижает влияние изменений окружающей среды
- Расширения диапазона от UV до mid-IR
- Стабильность генерации гармоник промышленного уровня
Технические характеристики
| Модель | I‑OPA‑HP | I‑OPA‑F | I‑OPA‑ONE |
|---|---|---|---|
| Выходные характеристики | |||
| Мощность накачки | До 40 W | До 40 W | До 40 W |
| Энергия импульса накачки | 20 – 400 µJ | 20 – 400 µJ | 20 – 400 µJ |
| Частота повторения импульсов | До 2 MHz | До 2 MHz | До 2 MHz |
| Диапазон перестройки 1) | 640 – 1010 nm (сигнальная волна) 1050 – 2600 nm (холостая волна) | 650 – 920 nm (сигнальная волна) 1200 – 2500 nm (холостая волна) | 1350 – 2000 nm (сигнальная волна) 2100 – 4500 nm (холостая волна) |
| Эффективность преобразования (энергия импульса накачки 40 – 400 μJ; до 1 MHz) | > 7% @ 700 nm | > 7% @ 700 nm | > 9% @ 1550 nm |
| Эффективность преобразования (энергия импульса накачки 20 – 40 μJ; до 2 MHz) | > 3.5% @ 700 nm | > 3.5% @ 700 nm | > 6% @ 1550 nm |
| Спектральная ширина 2) | 80 – 220 cm⁻¹ @ 700 – 960 nm | 200 – 1000 cm⁻¹ @ 650 – 920 nm 150 – 1000 cm⁻¹ @ 1200 – 2000 nm | 60 – 150 cm⁻¹ @ 1450 – 2000 nm |
| Длительность импульса 2) 3) | 120 – 250 fs | < 55 fs @ 800 – 920 nm < 70 fs @ 650 – 800 nm < 100 fs @ 1200 – 2000 nm | 100 – 300 fs |
| Долговременная стабильность мощности, 8 h 4) | < 1% @ 800 nm | < 1% @ 800 nm | < 1% @ 1550 nm |
| Стабильность энергии от импульса к импульсу, 1 min 4) | < 1% @ 800 nm | < 1% @ 800 nm | < 1% @ 1550 nm |
| Опции расширения диапазона длин волн | 320 – 505 nm (SHS) 5) 525 – 640 nm (SHI) 5) | по запросу | 4500 – 10 000 nm (DFG) |
| Опции компрессии импульса 2) | не применимо | SCMP (компрессор импульса сигнальной волны) ICMP (компрессор импульса холостой волны) GDD-CMP (компрессор с управлением GDD) | не применимо |
| Требования к лазеру накачки | |||
| Конфигурация | CARBIDE или PHAROS | CARBIDE или PHAROS | CARBIDE или PHAROS |
| Центральная длина волны | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm |
| Максимальная мощность накачки | 40 W | 40 W | 40 W |
| Максимальная частота повторения импульсов | До 2 MHz | До 2 MHz | До 2 MHz |
| Энергия импульса накачки | 20 – 400 µJ | 20 – 400 µJ | 20 – 400 µJ |
| Длительность импульса | 180 – 300 fs | 180 – 300 fs | 180 – 300 fs |
| Требования к условиям эксплуатации и инженерным коммуникациям | |||
| Рабочая температура 6) | 19 – 25 ºC (рекомендуется кондиционирование воздуха) | 19 – 25 ºC (рекомендуется кондиционирование воздуха) | 19 – 25 ºC (рекомендуется кондиционирование воздуха) |
| Относительная влажность 6) | 20 – 70% (без конденсации) | 20 – 70% (без конденсации) | 20 – 70% (без конденсации) |
| Требования к электропитанию | не применимо 7) | не применимо 7) | не применимо 7) |
- В режиме фиксированной длины волны (FW) можно выбрать одну длину волны из диапазона сигнальной или холостой волны. Для сигнальной волны может быть доступна сопряжённая холостая волна, и наоборот.
- Широкополосные импульсы I‑OPA‑F сжимаются внешним компрессором. Типичная длительность импульса до сжатия: 120 – 250 fs; после сжатия: 25 – 70 fs @ 650 – 920 nm и 40 – 100 fs @ 1200 – 2000 nm.
- Длительность выходного импульса зависит от выбранной длины волны и длительности импульса лазера накачки.
- Выражено как нормированное среднеквадратическое отклонение (NRMSD).
- Эффективность преобразования составляет 1.2% в пике пакета SH; значение указано в процентах от мощности накачки.
- Характеристики гарантируются при изменении температуры не более чем на ± 1ºC и влажности не более чем на ± 10%.
- I-OPA питается от того же источника электропитания, что и лазер накачки. Поэтому применяются требования к электропитанию лазера накачки.
