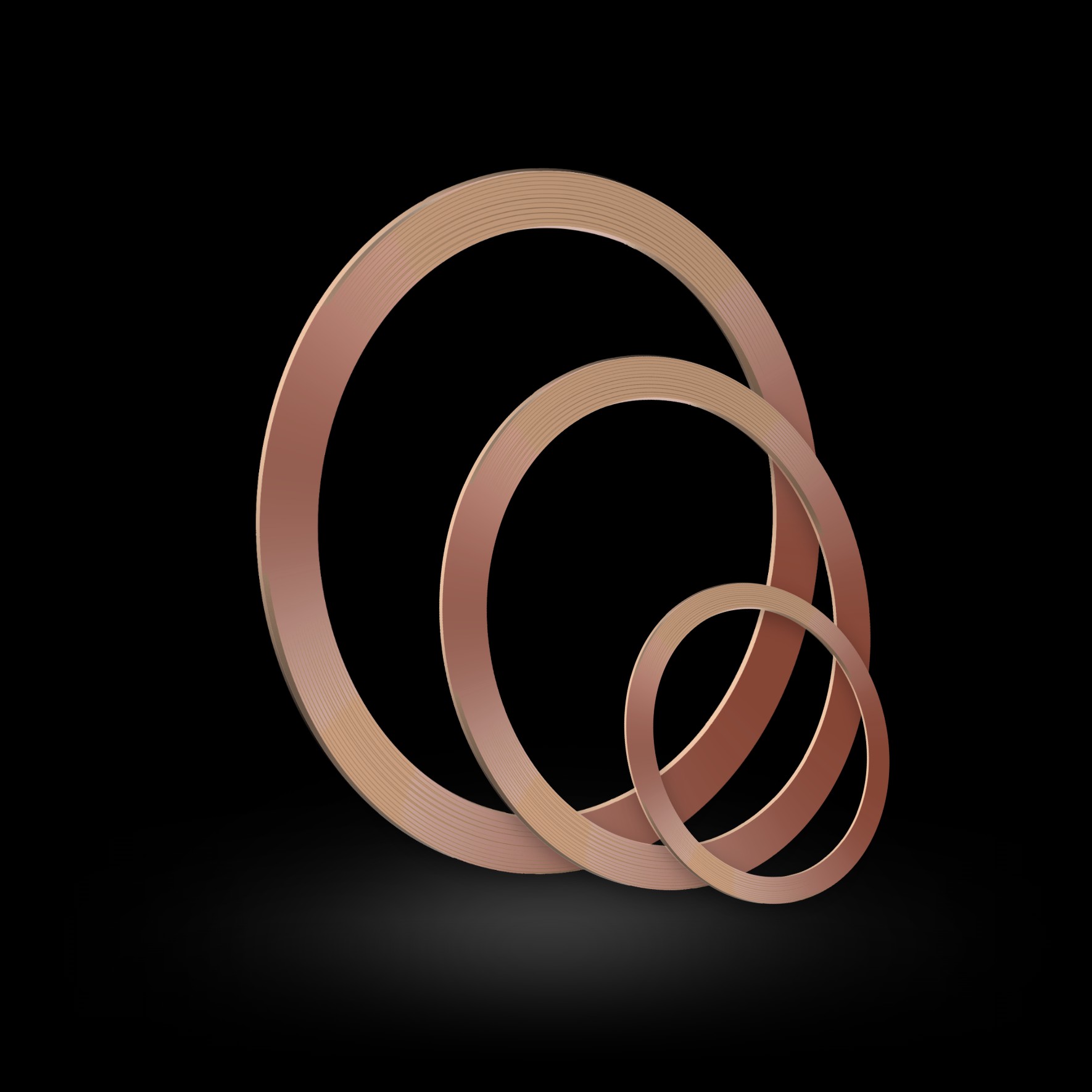

OFHC copper gasket
OFHC copper gaskets for CF knife-edge seals. The joint is all metal and bakeable. Annealed, gold-plated, or silver-plated stock is available.
Specifications
| Parameter | Value |
|---|---|
| DN16CF | |
| A | 21 mm |
| B | 16 mm |
| C | 2 mm |
| DN40CF | |
| A | 48 mm |
| B | 37 mm |
| C | 2 mm |
| DN63CF | |
| A | 82 mm |
| B | 64 mm |
| C | 2 mm |
| DN100CF | |
| A | 120 mm |
| B | 102 mm |
| C | 2 mm |
| DN150CF | |
| A | 171 mm |
| B | 153 mm |
| C | 2 mm |
| DN200CF | |
| A | 222 mm |
| B | 204 mm |
| C | 2 mm |
- Standard CF sizes through DN200
- Annealed or plated finishes on request
