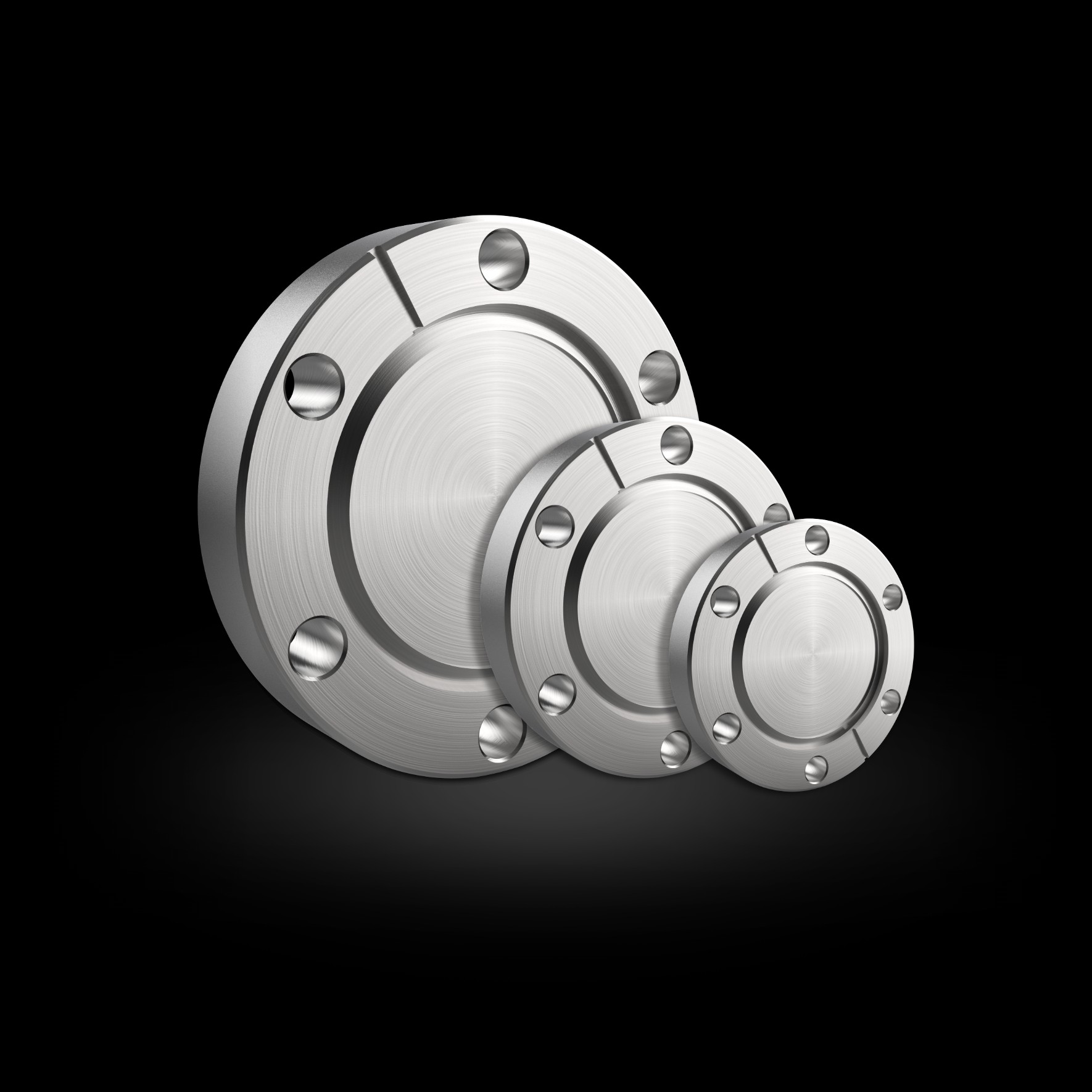

CF blank flange
CF blank flanges that seal on an OFHC copper gasket. The all-metal joint withstands high-temperature bake-out.
Specifications
| Parameter | Value |
|---|---|
| DN16CF | |
| A | 34 mm |
| B | 27 mm |
| C | 8 mm |
| DN40CF | |
| A | 70 mm |
| B | 58.7 mm |
| C | 13 mm |
| DN63CF | |
| A | 114 mm |
| B | 92.2 mm |
| C | 18 mm |
| DN100CF | |
| A | 152 mm |
| B | 130.3 mm |
| C | 21 mm |
| DN150CF | |
| A | 203 mm |
| B | 181 mm |
| C | 22 mm |
| DN200CF | |
| A | 253 mm |
| B | 231.9 mm |
| C | 25 mm |
- Knife-edge / copper gasket seal
- DN16CF through DN200CF
